Đề cương ôn tập kiểm tra giữa học kì II - Khối lớp 9

Năm học 2025 - 2026 43 Trường THCS Nguyễn Du

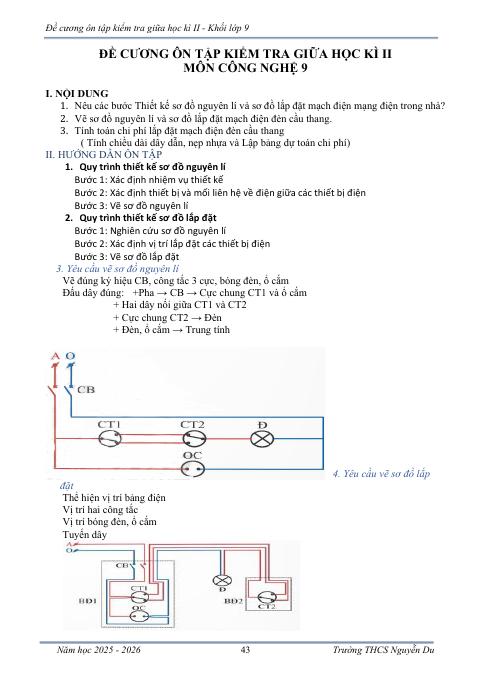

ĐỀ CƯƠNG ÔN TẬP KIỂM TRA GIỮA HỌC KÌ II

MÔN CÔNG NGHỆ 9 I. NỘI DUNG

1. Nêu các bước Thiết kế sơ đồ nguyên lí và sơ đồ lắp đặt mạch điện mạng điện trong nhà? 2. Vẽ sơ đồ nguyên lí và sơ đồ lắp đặt mạch điện đèn cầu thang. 3. Tính toán chi phí lắp đặt mạch điện đèn cầu thang

( Tính chiều dài dây dẫn, nẹp nhựa và Lập bảng dự toán chi phí) II. HƯỚNG DẪN ÔN TẬP

1. Quy trình thiết kế sơ đồ nguyên lí

Bước 1: Xác định nhiệm vụ thiết kế Bước 2: Xác định thiết bị và mối liên hệ về điện giữa các thiết bị điện Bước 3: Vẽ sơ đồ nguyên lí 2. Quy trình thiết kế sơ đồ lắp đặt

Bước 1: Nghiên cứu sơ đồ nguyên lí Bước 2: Xác định vị trí lắp đặt các thiết bị điện Bước 3: Vẽ sơ đồ lắp đặt 3. Yêu cầu vẽ sơ đồ nguyên lí

Vẽ đúng ký hiệu CB, công tắc 3 cực, bóng đèn, ổ cắm Đấu dây đúng: +Pha → CB → Cực chung CT1 và ổ cắm

+ Hai dây nối giữa CT1 và CT2 + Cực chung CT2 → Đèn + Đèn, ổ cắm → Trung tính

4. Yêu cầu vẽ sơ đồ lắp đặt

Thể hiện vị trí bảng điện Vị trí hai công tắc Vị trí bóng đèn, ổ cắm Tuyến dây

Đề cương ôn tập kiểm tra giữa học kì II - Khối lớp 9

Năm học 2025 - 2026 44 Trường THCS Nguyễn Du

5. Tính toán chi phí cho mạng điện đèn cầu thang Yêu cầu hs vẽ lại sơ đồ lắp đặt mạch đèn cầu thang lên hình

- Tính toán chiều dài dây điện đôi VCmd2x2,5 + Chiều dài tuyến dây:L1= +Chiều dài thực tế lắp đặt Lvc1=L1(1+ 20%)= - _Tính toán chiều dài dây điện đôi VCmd2x0,75 + Chiều dài tuyến dây: L2= +Chiều dài thực tế lắp đặt Lvc2=L2(1+ 20%)= - Tính toán chiều dài nẹp nhưa, rộng 25mm

Ln= BẢNG DỰ TOÁN KINH PHÍ ( Ví dụ)

STT

Chủng loại dụng cụ, vật liệu Đơn vị

Số lượng

Đơn giá (đồng)

Thành tiền ( đồng) 1 Dây điện đôi VCmd 2x2,5 mét 14000 2 Dây điện đôi VCmd 2x0.75 mét 5500 3 CB 10A Cái 61000 4 Bóng đèn LED 220V-20W Cái 78000 5 Công tắc 3 cực Cái 10.000 6 Ổ cắm điện 250V Cái 36.000 7 Bảng điện nhựa 200 mm x 300 mm Cái 16.000 8 Bảng điện nhựa 110 mm x 180 mm Cái 5.000 9 Nẹp nhựa vuông 25mm mét 15.000 Tổng cộng

----------- HẾT ----------
