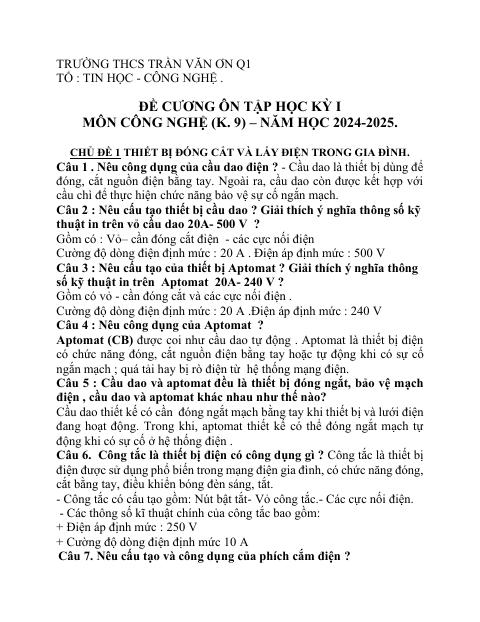

Đề cương ôn tập Học kì 1 Công nghệ 9 năm 2024–2025 trường THCS Trần Văn Ơn (TP Hồ Chí Minh)

TRƯỜNG THCS TRẦN VĂN ƠN Q1 TỔ : TIN HỌC - CÔNG NGHỆ .

ĐỀ CƯƠNG ÔN TẬP HỌC KỲ I MÔN CÔNG NGHỆ (K. 9) – NĂM HỌC 2024-2025.

CHỦ ĐỀ 1 THIẾT BỊ ĐÓNG CẮT VÀ LẤY ĐIỆN TRONG GIA ĐÌNH. Câu 1 . Nêu công dụng của cầu dao điện ? - Cầu dao là thiết bị dùng để đóng, cắt nguồn điện bằng tay. Ngoài ra, cầu dao còn được kết hợp với cầu chì để thực hiện chức năng bảo vệ sự cố ngắn mạch. Câu 2 : Nêu cấu tạo thiết bị cầu dao ? Giải thích ý nghĩa thông số kỹ thuật in trên vỏ cầu dao 20A- 500 V ? Gồm có : Vỏ– cần đóng cắt điện - các cực nối điện Cường độ dòng điện định mức : 20 A . Điện áp định mức : 500 V Câu 3 : Nêu cấu tạo của thiết bị Aptomat ? Giải thích ý nghĩa thông số kỹ thuật in trên Aptomat 20A- 240 V ? Gồm có vỏ - cần đóng cắt và các cực nối điện . Cường độ dòng điện định mức : 20 A .Điện áp định mức : 240 V Câu 4 : Nêu công dụng của Aptomat ? Aptomat (CB) được coi như cầu dao tự động . Aptomat là thiết bị điện có chức năng đóng, cắt nguồn điện bằng tay hoặc tự động khi có sự cố ngắn mạch ; quá tải hay bị rò điện từ hệ thống mạng điện. Câu 5 : Cầu dao và aptomat đều là thiết bị đóng ngắt, bảo vệ mạch điện , cầu dao và aptomat khác nhau như thế nào? Cầu dao thiết kế có cần đóng ngắt mạch bằng tay khi thiết bị và lưới điện đang hoạt động. Trong khi, aptomat thiết kế có thể đóng ngắt mạch tự động khi có sự cố ở hệ thống điện . Câu 6. Công tắc là thiết bị điện có công dụng gì ? Công tắc là thiết bị điện được sử dụng phổ biến trong mạng điện gia đình, có chức năng đóng, cắt bằng tay, điều khiển bóng đèn sáng, tắt. - Công tắc có cấu tạo gồm: Nút bật tắt- Vỏ công tắc.- Các cực nối điện. - Các thông số kĩ thuật chính của công tắc bao gồm: + Điện áp định mức : 250 V + Cường độ dòng điện định mức 10 A

Câu 7. Nêu cấu tạo và công dụng của phích cắm điện ?

Phích cắm điện dùng để lấy điện từ ổ cắm để cung cấp điện cho các loại đồ dùng điện trong gia đình như: quạt, bếp điện, tủ lạnh, ấm đun nước Cấu tạo của phích cắm điện gồm : vỏ - các chốt (chấu ) tiếp điện. Các thông số kĩ thuật : Cường độ dòng điện định mức : 10 A Điện áp định mức 250 V . Câu 8. Nêu cấu tạo của ổ cắm điện ? Thông số kĩ thuật của ổ cắm ? - Ổ cắm điện là thiết bị lấy điện để cung cấp cho các đồ dùng điện trong sinh hoạt. Cấu tạo gồm có : Vỏ ổ cắm điện và các cực tiếp điện Các thông số kỹ thuật : Cường độ dòng điện định mức 10A ; Điện áp định mức 250 V .

CHỦ ĐỀ 2 DỤNG CỤ ĐO ĐIỆN CƠ BẢN . Câu 1 . Công tơ điện một pha được sử dụng để đo định mức gì của mạng điện trong nhà ? Công tơ điện một pha được sử dụng để đo điện năng tiêu thụ của các loại đồ dùng điện trong mạng điện gia đình . Câu 2 : Nêu công dụng của đồng hồ đo điện ? - Một số đồng hồ đo điện thường dùng: Ampe kế, vôn kế, công tơ, ôm kế, đồng hồ vạn năng. Nhờ đồng hồ đo điện, chúng ta có thể biết được tình trạng làm việc của các thiết bị điện, phán đoán được nguyên nhân hư hỏng, sự cố kĩ thuật…Loại đồng hồ vạn năng (VOM) và Ampe kìm sử dụng để đo, kiểm tra những đại lượng điện của mạng điện trong nhà như: + Đo điện áp + Đo điện trở + Đo dòng điện + Đo tần số + Kiểm tra thông mạch. Câu 3 Nguyên tắc khi sử dụng đồng hồ vạn năng ?

Cần xoay núm xoay chọn thang đo về vị trí đại lượng cần đo , chọn thang đo có giá trị lớn hơn và gần nhất với giá trị cần đo . vd : Để đo điện áp 220 V xoay chiều, núm xoay chọn thang đo cần đặt tại vị trí ACV 750V.

CHỦ ĐỀ 3 THIẾT KẾ MẠNG ĐIỆN TRONG NHÀ . Câu 1 Vì sao cầu chì bảo vệ phải được mắc vào dây pha của mạch điện ?
