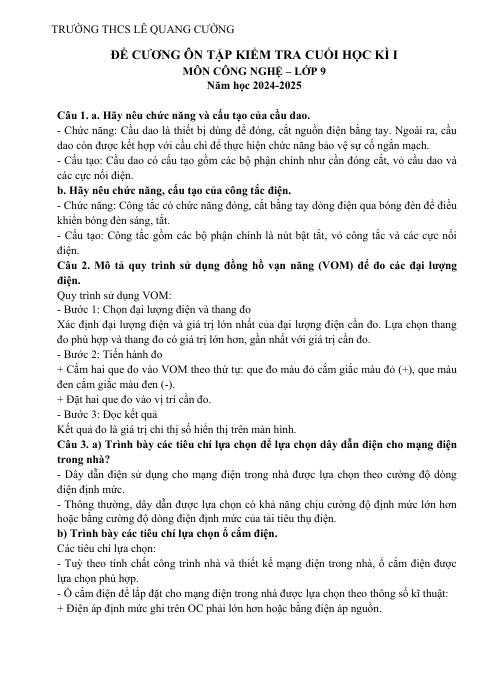

TRƯỜNG THCS LÊ QUANG CƯỜNG

ĐỀ CƯƠNG ÔN TẬP KIỂM TRA CUỐI HỌC KÌ I

MÔN CÔNG NGHỆ – LỚP 9

Năm học 2024-2025

Câu 1. a. Hãy nêu chức năng và cấu tạo của cầu dao. - Chức năng: Cầu dao là thiết bị dùng để đóng, cắt nguồn điện bằng tay. Ngoài ra, cầu dao còn được kết hợp với cầu chì để thực hiện chức năng bảo vệ sự cố ngắn mạch. - Cấu tạo: Cầu dao có cấu tạo gồm các bộ phận chính như cần đóng cắt, vỏ cầu dao và các cực nối điện. b. Hãy nêu chức năng, cấu tạo của công tắc điện. - Chức năng: Công tắc có chức năng đóng, cắt bằng tay dòng điện qua bóng đèn để điều khiển bóng đèn sáng, tắt. - Cấu tạo: Công tắc gồm các bộ phận chính là nút bật tắt, vỏ công tắc và các cực nối điện. Câu 2. Mô tả quy trình sử dụng đồng hồ vạn năng (VOM) để đo các đại lượng điện. Quy trình sử dụng VOM: - Bước 1: Chọn đại lượng điện và thang đo Xác định đại lượng điện và giá trị lớn nhất của đại lượng điện cần đo. Lựa chọn thang đo phù hợp và thang đo có giá trị lớn hơn, gần nhất với giá trị cần đo. - Bước 2: Tiến hành đo + Cắm hai que đo vào VOM theo thứ tự: que đo màu đỏ cắm giắc màu đỏ (+), que màu đen cắm giắc màu đen (-). + Đặt hai que đo vào vị trí cần đo. - Bước 3: Đọc kết quả Kết quả đo là giá trị chỉ thị số hiển thị trên màn hình. Câu 3. a) Trình bày các tiêu chí lựa chọn để lựa chọn dây dẫn điện cho mạng điện trong nhà? - Dây dẫn điện sử dụng cho mạng điện trong nhà được lựa chọn theo cường độ dòng điện định mức. - Thông thường, dây dẫn được lựa chọn có khả năng chịu cường độ định mức lớn hơn hoặc bằng cường độ dòng điện định mức của tải tiêu thụ điện. b) Trình bày các tiêu chí lựa chọn ổ cắm điện. Các tiêu chí lựa chọn: - Tuỳ theo tính chất công trình nhà và thiết kế mạng điện trong nhà, ổ cắm điện được lựa chọn phù hợp. - Ổ cắm điện để lắp đặt cho mạng điện trong nhà được lựa chọn theo thông số kĩ thuật: + Điện áp định mức ghi trên OC phải lớn hơn hoặc bằng điện áp nguồn.

+ Cường độ dòng điện định mức ghi trên vỏ ổ cắm điện phải lớn hơn hoặc bằng tổng cường độ dòng điện định mức của các thiết bị điện cắm vào ổ cắm điện. c) Chọn tiết diện dây điện quá nhỏ hay quá lớn ảnh hưởng như thế nào đến tính an toàn và kinh tế của mạng điện trong nhà? - Nếu dùng dây dẫn có tiết diện quá lớn thì sẽ lãng phí tiền bạc, ảnh hưởng đến tính thẩm mỹ của công trình. - Nếu dùng dây dẫn có tiết diện quá nhỏ (nhỏ hơn điều kiện cho phép) thì sẽ dẫn đến tình trạng quá tải. Dây sẽ bị nóng, dẫn đến việc tổn thất đường dây. d) Để làm sạch lõi dây dẫn điện em chọn dùng giấy ráp hay dùng lưỡi dao nhỏ? Tại sao em chọn như vậy? - Dùng giấy ráp. - Vì nếu dùng lưỡi dao có thể gây đứt dây nhỏ, cắt vào lõi dây làm dây không đảm bảo về tính dẫn điện và độ bền cơ học. Câu 4. a) Vẽ sơ đồ nguyên lí mạch điện gồm một aptomat 2 cực (CB); một công tắc 2 cực (CT); một ổ cắm điện (OC); một bóng đèn. b) Vẽ sơ đồ lắp đặt mạch điện một aptomat 2 cực (CB); một công tắc 2 cực (CT); một ổ cắm điện (OC); một bóng đèn.

-Chúc các em ôn tập tốt và đạt kết quả cao- ĐỀ THAM KHẢO

Câu 1. (2,0 điểm) Hãy nêu chức năng và cấu tạo của aptomat (CB). Câu 2. (3,0 điểm) Nêu quy trình đo điện trở bằng đồng hồ vạn năng (VOM). Câu 3. (2,0 điểm) Vẽ sơ đồ nguyên lí mạch điện gồm 2 công tắc 3 cực điều khiển 1 đèn. Câu 4. (3,0 điểm) a) Nêu tác dụng của một số vật liệu như: bảng điện nhựa, nẹp hoặc ống nhựa, băng keo điện, đinh vít và tắc kê nhựa trong lắp đặt mạng điện trong nhà. b) Tại sao để chọn thiết bị điện cho mạng điện trong nhà như aptomat, ổ cắm điện và phích cắm điện, người ta chọn dòng điện định mức lớn hơn dòng điện tiêu thụ được tính toán cho mạch khoảng 30%?

--- Hết ---
