Đề cương ôn tập Học kì 1 Công nghệ 9 năm 2025–2026 trường THCS Lê Quang Cường (Bà Rịa Vũng Tàu)

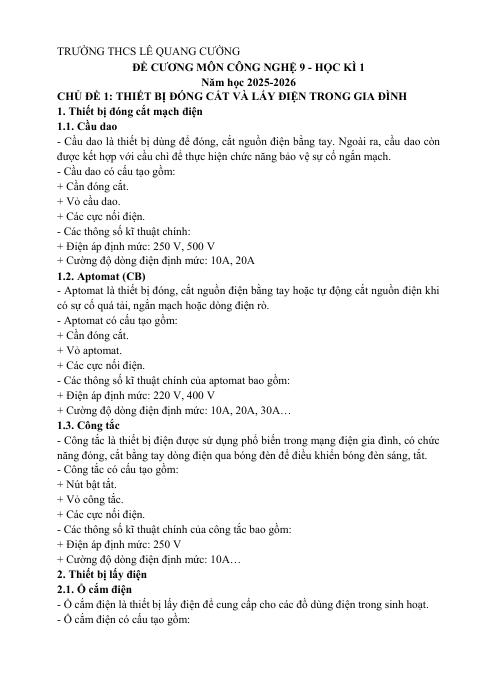

TRƯỜNG THCS LÊ QUANG CƯỜNG

ĐỀ CƢƠNG MÔN CÔNG NGHỆ 9 - HỌC KÌ 1

Năm học 2025-2026 CHỦ ĐỀ 1: THIẾT BỊ ĐÓNG CẮT VÀ LẤY ĐIỆN TRONG GIA ĐÌNH 1. Thiết bị đóng cắt mạch điện 1.1. Cầu dao - Cầu dao là thiết bị dùng để đóng, cắt nguồn điện bằng tay. Ngoài ra, cầu dao còn được kết hợp với cầu chì để thực hiện chức năng bảo vệ sự cố ngắn mạch. - Cầu dao có cấu tạo gồm: + Cần đóng cắt. + Vỏ cầu dao. + Các cực nối điện. - Các thông số kĩ thuật chính: + Điện áp định mức: 250 V, 500 V + Cường độ dòng điện định mức: 10A, 20A 1.2. Aptomat (CB) - Aptomat là thiết bị đóng, cắt nguồn điện bằng tay hoặc tự động cắt nguồn điện khi có sự cố quá tải, ngắn mạch hoặc dòng điện rò. - Aptomat có cấu tạo gồm: + Cần đóng cắt. + Vỏ aptomat. + Các cực nối điện. - Các thông số kĩ thuật chính của aptomat bao gồm: + Điện áp định mức: 220 V, 400 V + Cường độ dòng điện định mức: 10A, 20A, 30A… 1.3. Công tắc - Công tắc là thiết bị điện được sử dụng phổ biến trong mạng điện gia đình, có chức năng đóng, cắt bằng tay dòng điện qua bóng đèn để điều khiển bóng đèn sáng, tắt. - Công tắc có cấu tạo gồm: + Nút bật tắt. + Vỏ công tắc. + Các cực nối điện. - Các thông số kĩ thuật chính của công tắc bao gồm: + Điện áp định mức: 250 V + Cường độ dòng điện định mức: 10A… 2. Thiết bị lấy điện 2.1. Ổ cắm điện - Ổ cắm điện là thiết bị lấy điện để cung cấp cho các đồ dùng điện trong sinh hoạt. - Ổ cắm điện có cấu tạo gồm:

+ Vỏ ổ cắm điện. + Các cực tiếp điện. - Các thông số kĩ thuật chính của ổ cắm điện bao gồm: + Điện áp định mức: 250 V + Cường độ dòng điện định mức: 10A… 2.2. Phích cắm điện - Phích cắm điện là thiết bị dùng để lấy điện từ ổ cắm điện cung cấp cho các đồ dùng điện trong sinh hoạt như: quạt, bếp điện, tủ lạnh, ấm đun nước,… - Phích cắm điện có cấu tạo gồm: + Vỏ phích cắm điện. + Các chốt tiếp điện. - Các thông số kĩ thuật chính của phích cắm điện: + Điện áp định mức: 250 V + Cường độ dòng điện định mức: 10 A * Tại sao người ta không nối trực tiếp các đồ dùng điện như bàn là, quạt bàn… vào đường dây điện mà phải dùng các thiết bị lấy điện? HS tự trả lời CHỦ ĐỀ 2: DỤNG CỤ ĐO ĐIỆN CƠ BẢN 1. Công tơ điện một pha - Công tơ điện một pha được sử dụng để đo điện năng tiêu thụ của các đồ dùng điện trong gia đình, có các bộ phận chính gồm: + Vỏ công tơ điện. + Màn hình hiển thị. + Các cực nối điện. 2. Đồng hồ vạn năng (VOM) 2.1. Các bộ phận chính của đồng hồ vạn năng - Đồng hồ vạn năng (VOM) được sử dụng để đo các thông số điện như: điện áp một chiều, điện áp xoay chiều, cường độ dòng điện một chiều, điện trở,... - VOM có các bộ phận chính và chức năng tương ứng gồm: + Vỏ VOM. + Màn hình hiển thị: hiển thị chỉ số đo được. + Núm xoay chọn thang đo: để lựa chọn giới hạn giá trị cần đo. + Thang đo: là giá trị giới hạn tối đa mà phép đo có thể thực hiện được. + Các giắc cắm que đo: để cắm đầu cắm que đo, tuỳ theo đại lượng cần đo như: điện áp, cường độ dòng điện, điện trở,. + Que đo: đưa tín hiệu cần đo vào đồng hồ đo để xác định giá trị cần đo. - Khi sử dụng VOM, cần xoay núm xoay chọn thang đo về vị trí đại lượng cần đo, chọn thang đo có giá trị lớn hơn và gần nhất với giá trị cần đo. 2.2. Quy trình sử dụng VOM Bƣớc 1: Chọn đại lƣợng điện và thang đo
