Đề cương ôn tập Giữa kì 2 Công nghệ 8 năm 2024–2025 trường THCS Thanh An (Quảng Trị)

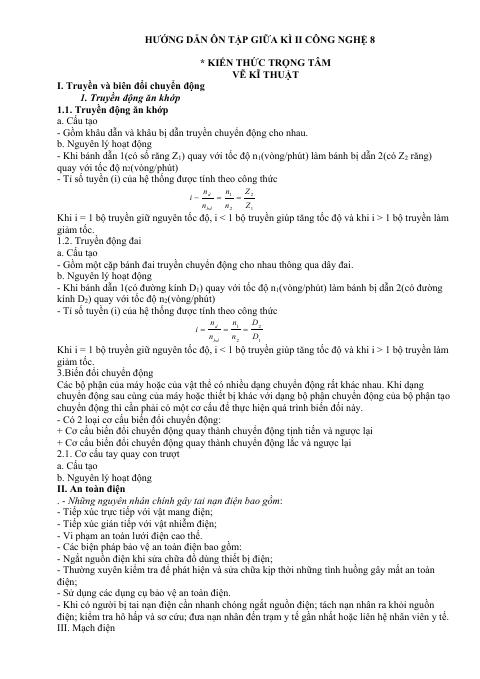

HƯỚNG DẪN ÔN TẬP GIỮA KÌ II CÔNG NGHỆ 8

* KIẾN THỨC TRỌNG TÂM VẼ KĨ THUẬT I. Truyền và biên đổi chuyển động

1. Truyền động ăn khớp 1.1. Truyền động ăn khớp a. Cấu tạo - Gồm khâu dẫn và khâu bị dẫn truyền chuyển động cho nhau. b. Nguyên lý hoạt động - Khi bánh dẫn 1(có số răng Z1) quay với tốc độ n1(vòng/phút) làm bánh bị dẫn 2(có Z2 răng) quay với tốc độ n2(vòng/phút) - Tỉ số tuyền (i) của hệ thống được tính theo công thức

1 2

2 1

d

bd

n n Z i

n n Z   

Khi i = 1 bộ truyền giữ nguyên tốc độ, i < 1 bộ truyền giúp tăng tốc độ và khi i > 1 bộ truyền làm giảm tốc. 1.2. Truyền động đai a. Cấu tạo - Gồm một cặp bánh đai truyền chuyển động cho nhau thông qua dây đai. b. Nguyên lý hoạt động - Khi bánh dẫn 1(có đường kính D1) quay với tốc độ n1(vòng/phút) làm bánh bị dẫn 2(có đường kính D2) quay với tốc độ n2(vòng/phút) - Tỉ số tuyền (i) của hệ thống được tính theo công thức

1 2

2 1

d

bd

n n D i

n n D   

Khi i = 1 bộ truyền giữ nguyên tốc độ, i < 1 bộ truyền giúp tăng tốc độ và khi i > 1 bộ truyền làm giảm tốc. 3.Biến đổi chuyển động Các bộ phận của máy hoặc của vật thể có nhiều dạng chuyển động rất khác nhau. Khi dạng chuyển động sau cùng của máy hoặc thiết bị khác với dạng bộ phận chuyển động của bộ phận tạo chuyển động thì cần phải có một cơ cấu để thực hiện quá trình biến đối này. - Có 2 loại cơ cấu biến đổi chuyển động: + Cơ cấu biến đổi chuyển động quay thành chuyển động tịnh tiến và ngược lại + Cơ cấu biến đổi chuyển động quay thành chuyển động lắc và ngược lại 2.1. Cơ cấu tay quay con trượt a. Cấu tạo b. Nguyên lý hoạt động II. An toàn điện . - Những nguyên nhân chính gây tai nạn điện bao gồm: - Tiếp xúc trực tiếp với vật mang điện; - Tiếp xúc gián tiếp với vật nhiễm điện; - Vi phạm an toàn lưới điện cao thế. - Các biện pháp bảo vệ an toàn điện bao gồm: - Ngắt nguồn điện khi sửa chữa đồ dùng thiết bị điện; - Thường xuyên kiểm tra để phát hiện và sửa chữa kịp thời những tình huồng gây mất an toàn điện; - Sử dụng các dụng cụ bảo vệ an toàn điện. - Khi có người bị tai nạn điện cần nhanh chóng ngắt nguồn điện; tách nạn nhân ra khỏi nguồn điện; kiểm tra hô hấp và sơ cứu; đưa nạn nhân đến trạm y tế gần nhất hoặc liên hệ nhân viên y tế. III. Mạch điện

1. Cấu trúc mạch điện 2. Các bộ phận chính của mạch điện

- Nguồn điện - Phụ tải điện - Bộ phận đóng cắt bảo vệ - Bộ phận điều khiển mạch điện - Dây dẫn IV. Mạch điện điều khiển có vai trò mang tín hiệu điện chỉ dẫn (điều khiển) hoạt động của phụ tải điện, gồm ba khối như hình vẽ

- Nguồn điện. - Khối điều khiển: điều khiển hoạt động của phụ tải theo nhu cầu sử dụng. Tùy thuộc vào nhu cầu sử dựng phụ tải, mạch điện điều khiển có thể sử dụng cảm biến hoặc không sử dụng cảm biến. - Phụ tải điện: hoạt động theo tín hiệu chỉ đẫn của khối điều khiển. 7. Mô đun cảm biến là thiết bị điện tử bao gồm mạch điện tử cùng với cảm biến có chức năng phát hiện và phản hồi một số loại thí nghiệm đầu vào từ môi trường. 8. - Mô đun cảm biến độ ẩm có vai trò phát hiện và phản hồi về giá trị độ ẩm một mức nước cho mạch điều khiển. - Mô đun cảm biến nhiệt độ có vai trò phát hiện và phản hồi giá trị về nhiệt độ trong mạch điều khiển. - Mô đun cảm biến ánh sáng có vai trò phát hiện và phản hồi về cường độ ánh sáng cho mạch điều khiển. Một số bài tập ứng dụng

Câu 1: Cơ cấu tay quay – con trượt thuộc cơ cấu: A. biến chuyển động quay thành chuyển động tịnh tiến. B. biến chuyển động tịnh tiến thành chuyển động quay. C. biến chuyển động quay thành chuyển động lắc. D. biến chuyển dộng lắc thành chuyển động quay. Câu 2: Cơ cấu tay quay – thanh lắc thuộc cơ cấu: A. biến chuyển động quay thành chuyển động tịnh tiến. B. biến chuyển động quay thành chuyển động lắc. C. biến chuyển động tịnh tiến thành chuyển động quay. D. biến chuyển động lắc thành chuyển động quay. Câu 3: Trong cơ cấu tay quay – con trượt, chuyển động của con trượt là chuyển động A. tịnh tiến. B. chuyển động lắc. C. chuyển động quay. D. không chuyển động đứn yên. Câu 4: Cấu tạo của cơ cấu tay quay - thanh lắc không có bộ phận nào? …
