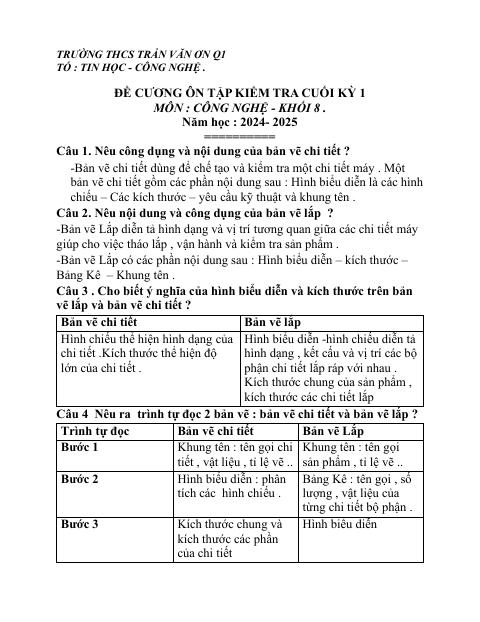

Đề cương ôn tập Học kì 1 Công nghệ 8 năm 2024–2025 trường THCS Trần Văn Ơn (TP Hồ Chí Minh)

TRƯỜNG THCS TRẦN VĂN ƠN Q1 TỔ : TIN HỌC - CÔNG NGHỆ .

ĐỀ CƯƠNG ÔN TẬP KIỂM TRA CUỐI KỲ 1

MÔN : CÔNG NGHỆ - KHỐI 8 .

Năm học : 2024- 2025

========== Câu 1. Nêu công dụng và nội dung của bản vẽ chi tiết ?

-Bản vẽ chi tiết dùng để chế tạo và kiểm tra một chi tiết máy . Một bản vẽ chi tiết gồm các phần nội dung sau : Hình biểu diễn là các hình chiếu – Các kích thước – yêu cầu kỹ thuật và khung tên . Câu 2. Nêu nội dung và công dụng của bản vẽ lắp ? -Bản vẽ Lắp diễn tả hình dạng và vị trí tương quan giữa các chi tiết máy giúp cho việc tháo lắp , vận hành và kiểm tra sản phẩm . -Bản vẽ Lắp có các phần nội dung sau : Hình biểu diễn – kích thước – Bảng Kê – Khung tên . Câu 3 . Cho biết ý nghĩa của hình biểu diễn và kích thước trên bản vẽ lắp và bản vẽ chi tiết ?

Bản vẽ chi tiết Bản vẽ lắp Hình chiếu thể hiện hình dạng của chi tiết .Kích thước thể hiện độ lớn của chi tiết .

Hình biểu diễn -hình chiếu diễn tả hình dạng , kết cấu và vị trí các bộ phận chi tiết lắp ráp với nhau . Kích thước chung của sản phẩm , kích thước các chi tiết lắp Câu 4 Nêu ra trình tự đọc 2 bản vẽ : bản vẽ chi tiết và bản vẽ lắp ?

Trình tự đọc Bản vẽ chi tiết Bản vẽ Lắp Bước 1 Khung tên : tên gọi chi tiết , vật liệu , tỉ lệ vẽ ..

Khung tên : tên gọi sản phẩm , tỉ lệ vẽ .. Bước 2 Hình biểu diễn : phân tích các hình chiếu .

Bảng Kê : tên gọi , số lượng , vật liệu của từng chi tiết bộ phận . Bước 3 Kích thước chung và kích thước các phần của chi tiết

Hình biểu diễn

Bước 4 Yêu cầu kỹ thuật : yêu cầu về gia công , xử lý bề mặt .

Kích thước : kích thước chung , kích thước khoảng cách giữa các chi tiết . Bước 5 Phân tích chi tiết và tổng hợp lại : hiểu rõ trình tự tháo , lắp các chi tiết , cách vận hành sản phẩm Câu 5: Nêu cách phân loại vật liệu cơ khí ? Dựa vào cấu tạo và tính chất , vật liệu cơ khí được chia ra thành 2 nhóm chính là vật liệu kim loại và vật liệu phi kim loại . Câu 6 . Nêu các nội dung cơ bản về các nhóm vật liệu kim loại ?

Kim loại đen Kim loại màu Thành phần : sắt và carbon và một số nguyên tố kim loại khác

Như là : Nhôm , đồng và hợp kim của chúng , ngoài ra còn có thiếc , kẽm , chì Phân loại : Thép ( tỉ lệ C <= 2,14%) Gang ( tỉ lệ C >2,14%)

Kim loại màu thường được sử dụng ở dạng hợp kim Tính chất và ứng dụng : Kim loại đen có độ cứng , độ bền . Kim loại đen được ứng dụng trong xây dựng , chế tạo chi tiết máy (trục máy ) và dụng cụ gia đình ( dao , kéo..)

Tính chất và ứng dụng : Kim loại màu có tính chống ăn mòn ,dễ gia công , có tính dẫn nhiệt , dẫn điện tốt, có độ bền . Kim loại màu được ứng dụng làm lõi dây điện , phụ tùng xe máy , đồ dùng nhà bếp như nồi , chảo Câu 7 . Cho biết các tính chất cơ bản của vật liệu phi kim loại ? -Không bị oxy hóa , cách nhiệt , cách điện , ít bị mài mòn , dễ gia công nên được sử dụng phổ biến . Câu 8 . Nêu các đặc điểm cơ bản, phân loại chất dẻo và cao su ? Chất Dẻo bao gồm : chất dẻo nhiệt nhẹ , có nhiệt độ nóng chảy thấp , không bị oxy hóa , dễ gia công , có thể tái chế .Chất dẻo nhiệt rắn : chịu được nhiệt độ cao , độ bền , không dẫn điện ,dẫn nhiệt , không thể tái chế. Cao su có độ đàn hồi cao , giảm chấn tốt cách điện , cách nhiệt và
