Đề cương ôn tập Học kì 1 Công nghệ Công nghiệp 10 năm 2024–2025 trường THPT Hàn Thuyên (Bắc Ninh)

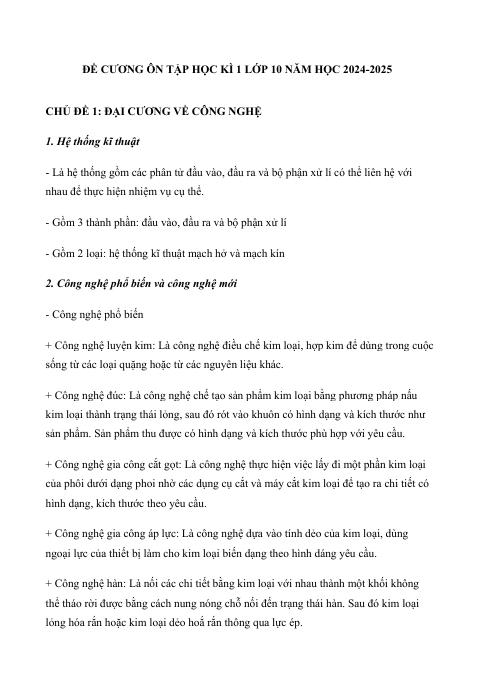

ĐỀ CƯƠNG ÔN TẬP HỌC KÌ 1 LỚP 10 NĂM HỌC 2024-2025

CHỦ ĐỀ 1: ĐẠI CƯƠNG VỀ CÔNG NGHỆ

1. Hệ thống kĩ thuật

- Là hệ thống gồm các phân tử đầu vào, đầu ra và bộ phận xử lí có thể liên hệ với

nhau để thực hiện nhiệm vụ cụ thể.

- Gồm 3 thành phần: đầu vào, đầu ra và bộ phận xử lí

- Gồm 2 loại: hệ thống kĩ thuật mạch hở và mạch kín

2. Công nghệ phổ biến và công nghệ mới

- Công nghệ phổ biến

+ Công nghệ luyện kim: Là công nghệ điều chế kim loại, hợp kim để dùng trong cuộc

sống từ các loại quặng hoặc từ các nguyên liệu khác.

+ Công nghệ đúc: Là công nghệ chế tạo sản phẩm kim loại bằng phương pháp nấu

kim loại thành trạng thái lỏng, sau đó rót vào khuôn có hình dạng và kích thước như

sản phẩm. Sản phẩm thu được có hình dạng và kích thước phù hợp với yêu cầu.

+ Công nghệ gia công cắt gọt: Là công nghệ thực hiện việc lấy đi một phần kim loại

của phôi dưới dạng phoi nhờ các dụng cụ cắt và máy cắt kim loại để tạo ra chi tiết có

hình dạng, kích thước theo yêu cầu.

+ Công nghệ gia công áp lực: Là công nghệ dựa vào tính dẻo của kim loại, dùng

ngoại lực của thiết bị làm cho kim loại biến dạng theo hình dáng yêu cầu.

+ Công nghệ hàn: Là nối các chi tiết bằng kim loại với nhau thành một khối không

thể tháo rời được bằng cách nung nóng chỗ nối đến trạng thái hàn. Sau đó kim loại

lỏng hóa rắn hoặc kim loại dẻo hoắ rắn thông qua lực ép.

+ Công nghệ sản xuất điện năng: Là công nghệ biến đổi các năng lượng khác thành

điện năng.

+ Công nghệ điện quang: Là công nghệ biến đổi điện năng thành quang năng

+ Công nghệ điện cơ: là công nghệ biến đổi năng lượng điện sang cơ năng.

+ Công nghệ điều khiển và tự động hóa: Là công nghệ thiết kế, xây dựng, vận hành

các hệ thống điều khiển nhằm mục đích tự động các quá trình sản xuất tại các nhà

máy, xí nghiệp.

+ Công nghệ truyền thông không dây: Là công nghệ cho phép truyền tải thông tin qua

một khoảng cách mà không cần dây dẫn làm môi trường truyền.

- Công nghệ mới: Là công nghệ có giải pháp kĩ thuật phát triển hơn so với công nghệ

hiện tại ở một lĩnh vực trong cuộc sống hoặc trong sản xuất.

+ Công nghệ vật liệu nano

+ Công nghệ CAD/CAM/CNC

+ Công nghệ in 3D

+ Công nghệ năng lượng tái tạo

+ Công nghệ trí tuệ nhân tạo

3. Cách mạng công nghệ và ngành nghề liên quan

- Là cuộc cách mạng trong lĩnh vực sản xuất khu ứng dụng các thành tựu khoa học và

công nghệ vào cuộc sống, mang lại sự thay đổi sâu sắc mọi mặt đời sống xã hội.

- Các cuộc cách mạng công nghiệp:

+ Động cơ hơi nước và cơ giới hóa

+ Năng lượng điện và sản xuất hàng loạt

+ Công nghệ thông tin và tự động hóa

+ Công nghệ số và trí tuệ nhân tạo.

- Một số ngành nghề kĩ thuật, công nghệ

+ Ngành cơ khí: sửa chữa, cơ khí chế tạo, chế tạo khuôn mẫu, hàn, …

+ Ngành điện, điện tử, viễn thông

CHỦ ĐỀ 2: CÁC HÌNH CHIẾU TRONG BẢN VẼ KĨ THUẬT

1. Hình chiếu vuông góc

- Bước 1: Phân tích vật thể thành các hình đơn giản và chọn các hướng chiếu

- Bước 2: Vẽ ba hình chiếu của hình hộp chữ nhật bao ngoài vật thể bằng nét liền

mảnh

- Bước 3: Vẽ các bộ phận của vật thể bằng nét liền mảnh

- Bước 4: Hoàn thiện các nét vẽ theo đúng tiêu chuẩn. Ghi kích thước của bản vẽ.

2. Hình cắt và mặt cắt

- Mặt cắt: biểu diễn thiết diện ngang của vật thể. Gồm hình cắt toàn bộ, bán phần và

cục bộ

- Hình cắt: thể hiện cấu tạo bên trong của vật thể. Gồm mặt cắt rời và mặt cắt chập

- Cách vẽ:

+ Bước 1: Đọc bản vẽ các hình chiếu vuông góc

+ Bước 2: Xác định vị trí cắt
