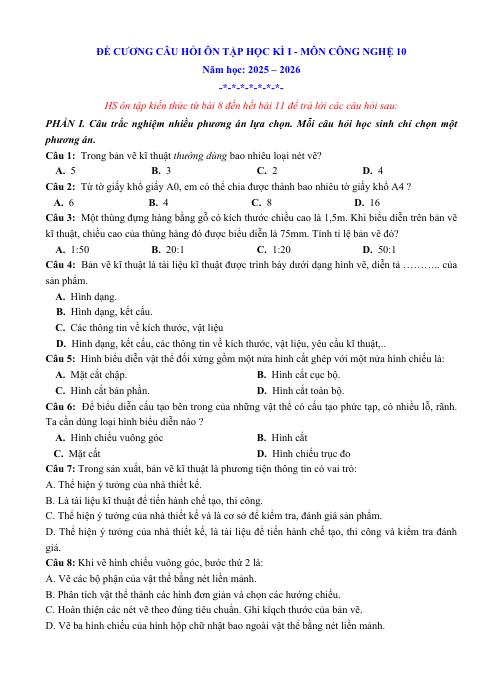

ĐỀ CƯƠNG CÂU HỎI ÔN TẬP HỌC KÌ I - MÔN CÔNG NGHỆ 10

Năm học: 2025 – 2026

-*-*-*-*-*-*-*-

HS ôn tập kiến thức từ bài 8 đến hết bài 11 để trả lời các câu hỏi sau:

PHẦN I. Câu trắc nghiệm nhiều phương án lựa chọn. Mỗi câu hỏi học sinh chỉ chọn một

phương án.

Câu 1: Trong bản vẽ kĩ thuật thường dùng bao nhiêu loại nét vẽ?

A. 5 B. 3 C. 2 D. 4

Câu 2: Từ tờ giấy khổ giấy A0, em có thể chia được thành bao nhiêu tờ giấy khổ A4 ?

A. 6 B. 4 C. 8 D. 16

Câu 3: Một thùng đựng hàng bằng gỗ có kích thước chiều cao là 1,5m. Khi biểu diễn trên bản vẽ

kĩ thuật, chiều cao của thùng hàng đó được biểu diễn là 75mm. Tính tỉ lệ bản vẽ đó? A. 1:50 B. 20:1 C. 1:20 D. 50:1

Câu 4: Bản vẽ kĩ thuật là tài liệu kĩ thuật được trình bày dưới dạng hình vẽ, diễn tả ……….. của

sản phẩm.

A. Hình dạng.

B. Hình dạng, kết cấu.

C. Các thông tin về kích thước, vật liệu

D. Hình dạng, kết cấu, các thông tin về kích thước, vật liệu, yêu cầu kĩ thuật,..

Câu 5: Hình biểu diễn vật thể đối xứng gồm một nửa hình cắt ghép với một nửa hình chiếu là:

A. Mặt cắt chập. B. Hình cắt cục bộ.

C. Hình cắt bán phần. D. Hình cắt toàn bộ.

Câu 6: Để biểu diễn cấu tạo bên trong của những vật thể có cấu tạo phức tạp, có nhiều lỗ, rãnh. Ta cần dùng loại hình biểu diễn nào ?

A. Hình chiếu vuông góc B. Hình cắt C. Mặt cắt D. Hình chiếu trục đo

Câu 7: Trong sản xuất, bản vẽ kĩ thuật là phương tiện thông tin có vai trò:

A. Thể hiện ý tưởng của nhà thiết kế.

B. Là tài liệu kĩ thuật để tiến hành chế tạo, thi công.

C. Thể hiện ý tưởng của nhà thiết kế và là cơ sở để kiểm tra, đánh giá sản phẩm. D. Thể hiện ý tưởng của nhà thiết kế, là tài liệu để tiến hành chế tạo, thi công và kiểm tra đánh

giá. Câu 8: Khi vẽ hình chiếu vuông góc, bước thứ 2 là:

A. Vẽ các bộ phận của vật thể bằng nét liền mảnh. B. Phân tích vật thể thành các hình đơn giản và chọn các hướng chiếu.

C. Hoàn thiện các nét vẽ theo đúng tiêu chuẩn. Ghi kíqch thước của bản vẽ.

D. Vẽ ba hình chiếu của hình hộp chữ nhật bao ngoài vật thể bằng nét liền mảnh.

Câu 9: Trong phương pháp góc chiếu thứ nhất, ta phải xoay mặt phẳng hình chiếu bằng xuống

dưới một góc bao nhiêu độ?

A. 90°. B. 45°. C. 30°. D. 60°.

Câu 10: Hình chiếu trục đo là hình biểu diễn ........... chiều của vật thể, được xây dựng bằng phép

chiếu ............?

A. 2 - xuyên tâm3 B. - song song C. 3 - vuông góc D. 2 – song song

Câu 11: Khi mặt phẳng cắt song song với mặt phẳng hình chiếu cạnh thì hình cắt sẽ được biểu

diễn tương ứng trên:

A. Hình chiếu đứng B. Hình chiếu cạnh

C. Hình chiếu bằng D. Hình chiếu cạnh và hình chiếu đứng

Câu 12: Mặt cắt rời:

A. Là mặt cắt vẽ ở ngoài hình chiếu.

B. Là mặt cắt được vẽ ngay trên hình chiếu. C. Là hình cắt sử dụng một mặt phẳng cắt để cắt toàn bộ vật thể.

D. Là hình biểu diễn với một nửa là hình chiếu, một nửa đối xứng kia là hình cắt, được sử dụng

khi vật thể đối xứng.

Câu 13: Điền từ thích hợp vào chỗ chấm:

Phương pháp hình chiếu vuông góc (HCVG) là phương pháp ………………… các hình

chiếu vuông góc trên cùng một …………………. Các HCVG là hình biểu diễn ………………,

do vậy để thể hiện được đầy đủ hình dạng của vật thể, trên bản vẽ kĩ thuật thường sử dụng nhiều

hình chiếu. A. biểu diễn / mặt phẳng / hai chiều. B. mặt phẳng / hai chiều / biểu diễn. C. biểu diễn / hai chiều / mặt phẳng. D. mặt phẳng / biểu diễn / hai chiều. Câu 14: Trong phương pháp hình chiếu trục đo, có bao nhiêu hệ số biến dạng?

A. 2. B. 3. C. 4. D. 5. Câu 15: Hình chiếu trục đo xiên góc cân có đặc điểm là:

A. Có phương chiếu vuông góc với mặt phẳng hình chiếu, mặt phẳng (XOZ) // (P’)

B. Có phương chiếu không vuông góc với mặt phẳng hình chiếu, mặt phẳng (XOY) // (P’)

C. Có phương chiếu song song với mặt phẳng hình chiếu, mặt phẳng (XOY) //(P’)

D. Có phương chiếu không vuông góc với mặt phẳng hình chiếu, mặt phẳng (XOZ) // (P’)

Câu 16: Đường bao thấy, cạnh thấy được vẽ bằng loại nét vẽ nào?

A. Nét liền mảnh B. Nét liền đậm

Câu 17: Trong phương pháp chiếu góc thứ nhất, hình chiếu bằng được bố trí ở đâu trên bản vẽ?

A. Đặt ở phía …
