Đề cương ôn tập Học kì 2 Công nghệ 8 năm 2023–2024 trường THCS Trần Văn Ơn (TP Hồ Chí Minh)

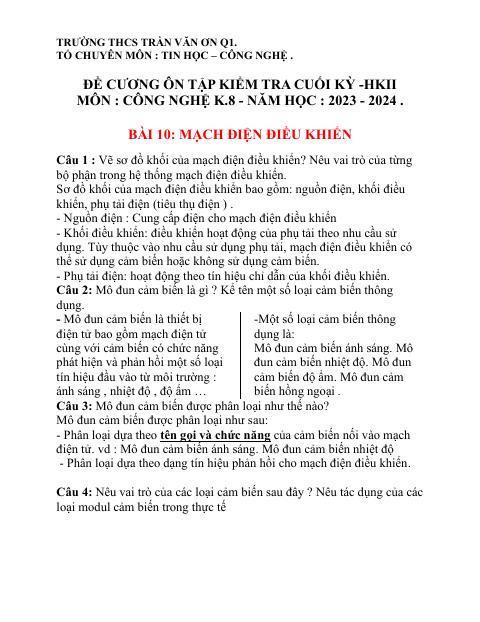

TRƯỜNG THCS TRẦN VĂN ƠN Q1. TỔ CHUYÊN MÔN : TIN HỌC – CÔNG NGHỆ .

ĐỀ CƯƠNG ÔN TẬP KIỂM TRA CUỐI KỲ -HKII MÔN : CÔNG NGHỆ K.8 - NĂM HỌC : 2023 - 2024 .

BÀI 10: MẠCH ĐIỆN ĐIỀU KHIỂN

Câu 1 : Vẽ sơ đồ khối của mạch điện điều khiển? Nêu vai trò của từng bộ phận trong hệ thống mạch điện điều khiển. Sơ đồ khối của mạch điện điều khiển bao gồm: nguồn điện, khối điều khiển, phụ tải điện (tiêu thụ điện ) . - Nguồn điện : Cung cấp điện cho mạch điện điều khiển - Khối điều khiển: điều khiển hoạt động của phụ tải theo nhu cầu sử dụng. Tùy thuộc vào nhu cầu sử dụng phụ tải, mạch điện điều khiển có thể sử dụng cảm biến hoặc không sử dụng cảm biến. - Phụ tải điện: hoạt động theo tín hiệu chỉ dẫn của khối điều khiển. Câu 2: Mô đun cảm biến là gì ? Kể tên một số loại cảm biến thông dụng. - Mô đun cảm biến là thiết bị điện tử bao gồm mạch điện tử cùng với cảm biến có chức năng phát hiện và phản hồi một số loại tín hiệu đầu vào từ môi trường : ánh sáng , nhiệt độ , độ ẩm …

-Một số loại cảm biến thông dụng là: Mô đun cảm biến ánh sáng. Mô đun cảm biến nhiệt độ. Mô đun cảm biến độ ẩm. Mô đun cảm biến hồng ngoại . Câu 3: Mô đun cảm biến được phân loại như thế nào? Mô đun cảm biến được phân loại như sau: - Phân loại dựa theo tên gọi và chức năng của cảm biến nối vào mạch điện tử. vd : Mô đun cảm biến ánh sáng. Mô đun cảm biến nhiệt độ - Phân loại dựa theo dạng tín hiệu phản hồi cho mạch điện điều khiển. Câu 4: Nêu vai trò của các loại cảm biến sau đây ? Nêu tác dụng của các loại modul cảm biến trong thực tế

Loại cảm biến Vai trò của cảm biến Cảm biến hồng ngoại

đo và phát hiện bức xạ hồng ngoại có trong môi trường xung quanh. Cảm biến độ ẩm. phát hiện và phản hồi về giá trị độ ẩm hoặc mức nước cho mạch điện điều khiển. Cảm biến siêu âm (khoảng cách)

đo khoảng cách, chuẩn đoán hình ảnh, đo mức nước,... Cảm biến nhiệt độ. phát hiện và phản hồi giá trị về nhiệt độ cho

mạch điện điều khiển. Cảm biến ánh sáng.

Tiếp nhận và phản hồi về cường độ ánh sáng cho mạch điện điều khiển. Tình huống Mô đun cảm biến

Cửa tự động mở khi có người và đóng khi không có người

Mô đun cảm biến hồng ngoại

Đèn tự động bật khi trời tối và tắt khi trời sáng

Mô đun cảm biến ánh sáng

Quạt tự động bật khi trời nóng và tắt khi trời mát

Mô đun cảm biến nhiệt độ

Hệ thống tưới phun mưa tưới cây tự động

Mô đun cảm biến độ ẩm

BÀI 11: LẮP RÁP MẠCH ĐIỀU KHIỂN ĐƠN GIẢN

(SỬ DỤNG MÔ ĐUN CẢM BIẾN)

Câu 1 : Nêu quy trình lắp ráp mạch điện điều khiển có lắp mô đun cảm biến nhiệt độ. Vd : Lò ấp trứng gà tự động YÊU CẦU : Sử dụng mô đun cảm biến nhiệt độ , điều chỉnh tự động nhiệt độ đèn halogen 12V- 50 W. Bước 1 : Kết nối cảm biến nhiệt độ với mạch điện điều khiển (tạo một mô đun cảm biến ) . Kết nối bóng đèn điện với mạch điện có cảm biến . Bước 2 : Kết nối Adapter vào cực nguồn mô đun cảm biến. Bước 3 : Cài nhiệt độ tác động ở mô đun cảm biến.

Bước 4 : Kiểm tra mạch và vận hành Câu 2: Nêu vai trò của mô đun cảm biến nhiệt độ ở mạch điện điều khiển của lò ấp trứng gà ? - Khi nhiệt độ lò ấp trứng thấp hơn 37oC, đèn tự động sáng làm tăng nhiệt cho lò ấp trứng. - Khi nhiệt độ lò ấp trứng cao hơn 38,5oC, đền tự động tắt, ngừng cấp nhiệt cho lò ấp trứng. Câu 3 Chức năng của mạch điều khiển sử dụng mô đun cảm biến hồng ngoại hay mô đun cảm biến khí Gas ?

-Mô đun cảm biến có vai trò: phát hiện tín hiệu và phản hồi tín hiệu điện cho mạch điện điều khiển để mạch điện tử điều khiển tự động hệ thống chiếu sáng hay cảnh báo . Câu 4 : Nêu quy trình lắp ráp mạch điện điều khiển có lắp mô đun cảm biến ánh sáng . Vd : hệ thống đèn chiếu sáng tự động ngoài sân vườn YÊU CẦU : Sử dụng mô đun cảm biến ánh sáng , để điều chỉnh tự động tắt / mở đèn LED 75W ( Đèn tự động sáng khi trời tối và tự động tắt khi trời sáng.) Bước 1 : Kết nối cảm biến ánh sáng vào mạch điện tạo một mô đun cảm biến. Kết nối bóng đèn điện LED với mô đun cảm biến Bước 2 : Kết nối Adapter vào cực nguồn mô đun cảm biến Bước 3 : Cài đặt mức ngưỡng ánh sánh tác động của mô đun cảm biến. Bước 4 : Kiểm tra mạch và vận hành. Câu …
