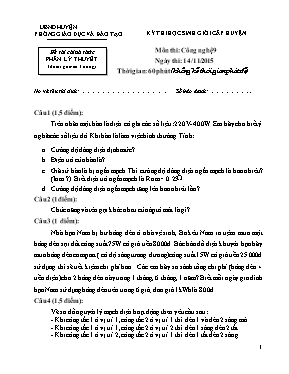

Đề thi chọn học sinh giỏi môn Công nghệ Lớp 9 (Có đáp án)

1

UBND HUYỆN ……………….. PHÒNG GIÁO DỤC VÀ ĐÀO TẠO

Môn thi: Công nghệ 9

Ngày thi: 14/11/2015

Thời gian: 60 phút (không kể thời gian phát đề)

Họ và tên thí sinh: …………………………………………… Số báo danh: …………………….

Câu 1 (1,5 điểm):

Trên nhãn một bàn là điện có ghi các số liệu: 220V- 400W. Em hãy cho biết ý

nghĩa các số liệu đó. Khi bàn là làm việc bình thường. Tính:

a. Cường độ dòng điện định mức?

b. Điện trở của bàn là?

c. Giã sử bàn là bị ngắn mạch. Thì cường độ dòng điện ngắn mạch là bao nhiêu? (Inm ?). Biết điện trở ngắn mạch là Rnm = 0.25Ω.

d. Cường độ dòng điện ngắn mạch tăng lên bao nhiêu lần?

Câu 2 (1điểm):

Chức năng và tên gọi khác nhau của áp tô mát là gì?

Câu 3 (1 điểm):

Nhà bạn Nam bị hư bóng đèn ở nhà vệ sinh, Ba kêu Nam ra tiệm mua một

bóng đèn sợi đốt công suất 75W có giá tiền 8000đ. Bác bán đồ điện khuyên bạn hãy

mua bóng đèn compact ( có độ sáng tương đương) công suất 15W có giá tiền 25.000đ

sử dụng thì sẽ tiết kiệm chi phí hơn . Các em hãy so sánh tổng chi phí (bóng đèn +

tiền điện) cho 2 bóng đèn này trong 1 tháng, 6 tháng, 1 năm? Biết mỗi ngày gia đình

bạn Nam sử dụng bóng đèn trên trong 6 giờ; đơn giá 1kWh là 800đ.

Câu 4 (1,5 điểm):

Vẽ sơ đồ nguyên lý mạch điện hoạt động theo yêu cầu sau: - Khi công tắc 1 ở vị trí 1, công tắc 2 ở vị trí 1 thì đèn 1 và đèn 2 sáng mờ. - Khi công tắc 1 ở vị trí 1, công tắc 2 ở vị trí 2 thì đèn 1 sáng đèn 2 tắt. - Khi công tắc 1 ở vị trí 2, công tắc 2 ở vị trí 1 thì đèn 1 tắt đèn 2 sáng.

KỲ THI HỌC SINH GIỎI CẤP HUYỆN

Đề thi chính thức PHẦN LÝ THUYẾT (đề thi gồm có 3 trang)

ThuVienDeThi.com

2

- Khi công tắc 1 ở vị trí 2, công tắc 2 ở vị trí 2 thì đèn 1 và đèn 2 tắt. Câu 5 (1 điểm):

Một điện năng kế có các số liệu sau: Uđm= 220V; Pđm= 15kW; tốt độ quay của

đĩa là 600 vòng/1kWh. Hỏi : dùng bóng đèn có thông số 220V/100W mắc vào điện

năng kế trên thì trong 1 phút đĩa điện năng kế quay bao nhiêu vòng ?

Câu 6 (2 điểm):

Em hãy vẽ sơ đồ lý thuyết và sơ đồ thực hành theo hình dạng vị trí sau:

Mạch điện gồm 2 nút ấn, 1 cầu chì, 1 ổ điện. Cầu chì CC bảo vệ ổ điện, mạch hoạt động như sau:

- Nút ấn 1 đóng chuông kêu đèn sáng.

- Nút ấn 2 đóng chuông kêu đèn không sáng.

Câu 7 (2 điểm):

Em hãy vẽ sơ đồ lý thuyết và sơ đồ thực hành theo hình dạng vị trí sau:

NAÂ2

NAÂ1

CC

OÂ

OÂ2 OÂ1

CT3c 1 CT3c 2

CT2

CC2

CT1

CC1

Ñ2 Ñ3 Ñ1

ThuVienDeThi.com

3

Mạch điện được thiết kế theo yêu cầu sau:

mạch gồm có 2 cầu chì, 2 công tắc đơn, 2 công tắc 3 chấu và 2 ổ điện.

Cầu chì CC1, cầu chì CC2 bảo vệ mạch 2 công tắc cùng điều khiển 1 đèn (đèn 1); cầu chì CC1 bảo vệ ổ điện Ô1 có điện thường trực.

Cầu chì CC2 bảo vệ: - mạch đèn (2), đèn (3) hoạt động như sau: công tắc 1 đóng công tắc 2 hở đèn 2 , đèn 3 sáng mờ; công tắc 1 đóng công tắc 2 đóng đèn 2 sáng tỏ đèn 3 tắt.

- 1 ổ điện Ô2 có điện thường trực./.

Lưu ý:

- Học sinh không được sử dụng tài liệu;

- Giám thị không giải thích gì thêm về đề thi.

ThuVienDeThi.com

4

UBND HUYỆN BÌNH CHÁNH PHÒNG GIÁO DỤC VÀ ĐÀO TẠO KỲ THI HỌC SINH GIỎI CẤP HUYỆN

Môn thi: Công nghệ 9

Ngày thi: 14/11/2015

ĐÁP ÁN

Câu 1 (1,5 điểm):

*ý nghĩa: 0,5 điểm 220V-400W: 220V: là điệp áp định mức của bàn là Uđm = 220V (0,25đ)

400W: là công suất định mực của bàn là Pđm = 400W (0,25đ) * Giải đúng ý nào cho điểm ý đó a. Theo công thức: P = U.I - Cường độ dòng điện định mức là:

Iđm = Pđm/Iđm = 400(W)/220(V) = 1,8A (0,25đ) b. Điện trở của bàn là: R= U/I = 220(V)/1,8(A) = 122Ω (0,25đ) c. Cường độ dòng điện ngắn mạch là: Inm = U/Rnm = 220(V)/ 0,25(Ω) = 880A (0,25đ) d. Cường độ ngắn mạch tăng lên: Inm/I = 880(A)/1,8(A) = 488,8 lần (0,25đ)

Câu 2 (1điểm): Chức năng và tên gọi khác nhau của áp tô mát là gì?

*Chức năng của áp tô mát:(0,8điểm) trã lời đầy đủ ý mới chấm điểm

Khi bị ngắn mạch hoặc quá tải, dòng điện trong mạch tăng lên vượt quá định mức, aptomat tác động tiếp điểm trong aptomat tự động cắt mạch (núm điều khiển về vị trí OFF), bảo vệ mạch điện, thiết bị và đồ dùng điện khỏi bị hỏng; vậy aptomat đóng vai trò như cầu chì. (0,4đ)

Sau khi xác …
