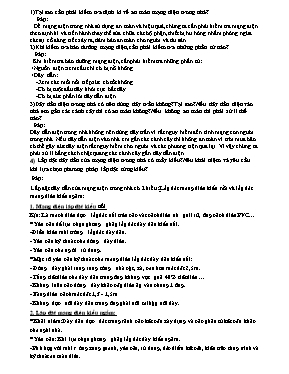

Đề cương ôn thi học kỳ 2 môn Công nghệ Lớp 9

1)Tại sao cần phải kiểm tra định kì về an toàn mạng điện trong nhà? Đáp: Để mạng điện trong nhà sử dụng an toàn và hiệu quả,chúng ta cần phải kiểm tra mạng điện theo định kì và tiến hành thay thế sửa chữa các bộ phận,thiết bị hư hỏng nhầm phòng ngừa các sự cố đáng tiếc xảy ra,dảm bảo an toàn cho người và tài sản . 2)Khi kiểm tra bảo dưỡng mạng điện,cần phải kiểm tra những phần tử nào? Đáp: Khi kiểm tra bảo dưỡng mạng điện,cần phải kiểm tra những phần tử: +Nguồn điện:xem cầu chì có bị nổ không. +Dây dẫn: -Xem các mối nối tiếp xúc có tốt không. -Có bị tuột đầu dây khỏi cực bắt dây. -Có bị đứt phần lỏi dây dẫn điện. 3)Dây dẫn điện trong nhà có nên dùng dây trần không?Tại sao?Nếu dây dẫn điện vào nhà em gần các cành cây thì có an toàn không?Nếu không an toàn thì phải xử lí thế nào? Đáp: Dây dẫn điện trong nhà không nên dùng dây trần vì rất nguy hiểm đến tính mạng con người trong nhà. Nếu dây dẫn điện vào nhà em gần các cành cây thì không an toàn vì trời mưa bão có thể gây đứt dây điện rất nguy hiểm cho người và các phương tiện qua lại .Vì vậy chúng ta phải xử lí bằng cách chặt quang các cành cây gần dây dẫn điện. 4) Lắp đặt dây dẫn của mạng điện trong nhà có mấy kiểu?Nêu khái niệm và yêu cầu khi lựa chọn phương pháp lắp đặt từng kiểu? Đáp: Lắp đặt dây dẫn của mạng điện trong nhà có 2 kiểu: Lắp đặt mạng điện kiểu nổi và lắp đặt mạng điện kiểu ngầm: 1. Mạng điện lắp đặt kiểu nổi K/n: Là mạch điện được lắp đặt nổi trên các vật cách điện như puli sứ, ống cách điện PVC... * Yêu cầu để lựa chọn phương pháp lắp đặt dây dẫn kiểu nổi. - Điều kiện môi trường lắp đặt dây dẫn. - Yêu cầu kỹ thuật của đường dây điện. - Yêu cầu của người sử dụng. * Một số yêu cầu kỹ thuật của mạng điện lắp đặt dây dẫn kiểu nổi: - Đường dây phải song song tường nhà cột, xà, cao hơn mặt đất 2,5m. - Tổng tiết diện của dây dẫn trong ống không vượt quá 40% tiết diện ... - Không luồn các đường dây khác cấp điện áp vào chung 1 ống. - Bảng điện cách mặt đất 1,3 - 1,5m - Không được nối dây dẫn trong ống phải nối tại hộp nối dây. 2. Lắp đặt mạng điện kiểu ngầm: * Khái niệm: Dây dẫn được đặt trong rãnh các kết cấu xây dùng và các phần tử kết cấu khác của ngôi nhà. * Yêu cầu: Khi lựa chọn phương pháp lắp đặt dây kiểu ngầm. - Phù hợp với môi rường xung quanh, yêu cầu, sử dụng, đặc điểm kết cấu, kiến trúc công trình và kỹ thuật an toàn điện.

ThuVienDeThi.com

5)Mạch điện 2 công tắc 3 cực điều khiển 1 đèn được sử dụng trong nhũng trường hợp

nào?So sánh cấu tạo bên trong và bên ngoài của công tắc 2 cực và công tắc 3 cực.

Đáp: Mạch điện 2 công tắc 3 cực điều khiển 1 đèn được sử dụng trong nhũng trường hợp muốn đóng ngắt đèn ở nơi xa nhau như ở hai đầu hành lang,ở cầu thang tầng 1,cầu thang tầng 2,ở cửa buồng ngủ và ở đầu buồng ngủ.

*So sánh cấu tạo bên trong và bên ngoài của công tắc 2 cực và công tắc 3 cực.

Cấu tạo bên ngoài đều giống nhau:Có vỏ và bộ phận tác động. Cấu tạo bên trong: -Giống: : Đều có bé phận bên trong như công tắc 2 cực. - Khác: + Công tắc 2 cực: bé phận tiếp điện có 2 chốt: 1 cực động, 1 cực tĩnh. + Công tắc 3 cực: bé phận tiếp điện có 2 chốt: 1 cực động, 2 cực tĩnh ë 2 bên. 6)Vẽ được sơ đồ lắp đặt mạch điện 2 công tắc 2 cực điều khiển 2 ®Ìn.Nêu quy trình lắp đặt mạch điện nói trên.

Đáp: *Sơ đồ lắp đặt mạch điện:

*Quy trình lắp đặt mạch điện nói trên. - Vạch dấu.- Khoan lỗ bảng điện- Lắp thiết bị điện vào bảng điện- Đi dây ra đèn- Kiểm tra 7)Vẽ sơ đồ lắp đặt mạch điện 2 công tắc 3 cực điều khiển 1 đèn đồng thời nêu cách nối

dây toàn mạch điện?

Đáp: Vẽ sơ đồ lắp đặt mạch điện 2 công tắc 3 cực điều khiển 1 đèn

*Cách nối dây toàn mạch điện. - 2 cực tĩnh của 2 công tắc1 nối với 2 cực tĩnh của công tắc 2 - Cực động của công tắc 1 nối cầu chì trở về dây pha,cực động của công tắc 2 nối với bóng đèn trở về dây trung tính .

0

A

O A
