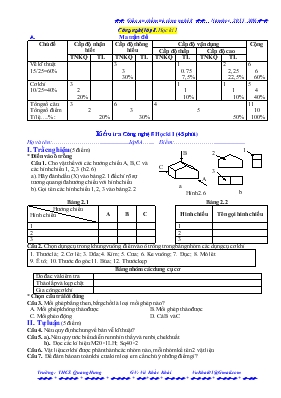

 Giáo an chấm trả công nghệ 8  Năm học 2015_2016 

Trường: THCS Quang Hưng GV: Vũ Khắc Khải VuKhai01@Gmail.com

 *  *  *  * * *  *  *  * 

Công nghệ lớp 8. Học kì I A. Ma trận đề

Cấp độ vận dụng Cấp độ nhận biết

Cấp độ thông hiểu Cấp độ thấp Cấp độ cao Chủ đề

TNKQ TL TNKQ TL TNKQ TL TNKQ TL

Cộng

3 1 2 6 3 0.75 2,25 6 Vẽ kĩ thuật 15/25=60%

30% 7,5% 22,5% 60% 3 1 1 5 2 1 1 4 Cơ khí 10/25=40%

20% 10% 10% 40% Tổng số câu: 3 6 4 11 Tổng số điểm 2 3 5 10 Tỉ lệ.....% : 20% 30% 50% 100%

Kiểm tra Công nghệ 8 Học kì I (45 phút) Họ và tên:.....................................................Lớp 8A........ Điểm:................................................... I. Trắc nghiệm (5 điểm) * Điền vào ô trống Câu 1. Cho vật thể với các hướng chiếu A, B, C và các hình chiếu 1, 2, 3 (h2.6) a). Hãy đánh dấu (X) vào bảng 2.1 để chỉ rõ sự tương quan giữa hướng chiếu với hình chiếu b). Gọi tên các hình chiếu 1, 2, 3 vào bảng 2.2

Bảng 2.1 Bảng 2.2 Hướng chiếu Hình chiếu A B C Hình chiếu Tên gọi hình chiếu

1 1 2 2 3 3 Câu 2. Chọn dụng cụ trong khung vuông, điền vào ô trống trong bảng nhóm các dụng cụ cơ khí

1. Thước lá; 2. Cơ lê; 3. Dũa; 4. Kìm; 5. Cưa; 6. Ke vuông; 7. Đục; 8. Mỏ lết 9. Ê tô; 10. Thước đo góc 11. Búa; 12. Thước kẹp

Bảng nhóm các dung cụ cơ Đo đac và kiểm tra Tháo lắp và kẹp chặt Gia công cơ khí * Chọn câu trả lời đúng Câu 3. Mối ghép bằng then,bằng chốt là loại mối ghép nào?

A. Mối ghép không tháo được B. Mối ghép tháo được C. Mối ghéo động D. Cả B và C II. Tự luận.(5 điểm) Câu 4. Nêu quy định chung về bản vễ kĩ thuật? Câu 5. a). Nêu quy ước biểu diễn ren nhìn thấy và ren bị che khuất b). Đọc các kí hiệu: M20×1LH; Sq40×2 Câu 6. Vật liệu cơ khí được phân thành các nhóm nào, mỗi nhóm kể tên 2 vật liệu Câu 7. Để đảm bảo an toàn khi cưa kim loại em cần chú ý những điểm gì?

A

B

C

a

Hình 2.6 b

2 1

3

ThuVienDeThi.com

 Giáo an chấm trả công nghệ 8  Năm học 2015_2016 

Trường: THCS Quang Hưng GV: Vũ Khắc Khải VuKhai01@Gmail.com

 *  *  *  * * *  *  *  * 

C Đáp án và biểu điểm chấm trả I. Trắc nghiệm (5 điểm) Câu 1(3điểm) Điền đúng mỗi ô 0,5×6=3 điểm

1 x 1 Hình chiếu cạnh 2 x 2 Hình chiếu đứng 3 x 3 Hình chiếu bằng Câu 2. (1,5điểm). Điền đúng mỗi ô 0,5×3=1,5 điểm ( điền sai 1-2 dụng cụ mõi ô -0,25điểm)

1. Thước lá; 6. Ke vuông; 10. Thước đo góc; 12. Thước kẹp 2. Cơ lê; 4. Kìm; 8. Mỏ lết; 9. Ê tô 3. Dũa; 5. Cưa; 7. Đục; 11. Búa Câu 3(0,5 điểm). B. Mối ghép tháo được 0,5 điểm II. Tự luận.(5 điểm) Câu 4(0,75 điểm). nêu đúng mõi ý 0,25×3=0.75điểm .+ Không vẽ đường bao các mặt phẳng chiếu(0.25điểm) + Cạnh nhìn thấy vẽ bằng nét liền(0.25điểm) + Cạnh bị che khuất vẽ bằng nét đứt(0.25điểm)

Câu 5(2,25 điểm) . nêu đúng mõi ý 0,25×4=1điểm a). 1,25điểm + Nêu quy ước biểu diễn ren nhìn thấy nêu đúng mõi ý 0,25×5=1,25điểm - Đỉnh ren vẽ bằng nét liền đậm(0.25điểm) - Đường chân ren vẽ bằng nét liền mảnh(0.25điểm) - Đường giới hạn ren vẽ bằng nét liền đậm(0.25điểm) - Vòng chân ren vé thành vòng tròn hở ¼ vòng tròn (0.25điểm) + Nêu quy ước biểu diễn ren bị che khuất (0.25điểm) -đường biểu diễn như ren nhìn thấy những vẽ thành nét đứt quãng

b). 1điểm Đọc các kí hiệu: M20×1LH Là ren hệ mét Đường kính ren 20mm (0.25điểm) Bước ren 1mm; Ren hướng xoán trái (0.25điểm) Đọc các kí hiệu Sq40×2 Là ren vuông có; Đường kính ren 40mm (0.25điểm). Bước ren 2mm; Ren hướng xoán phải (0.25điểm)

Câu 6. 0,25×4=1điểm Vật liệu cơ khí được phân thành 2 nhóm Nhóm 1: Vật kim loại (0.25điểm) Thép; nhôm (0.25điểm)

Nhóm 2. Vật liệu phi kim loại (0.25điểm) Cao su; nhựa (0.25điểm) Câu 7. 0,25×4=1điểm + Kẹp chặt vật cần cưa (0.25điểm) + Lưỡi cưa căng vừa phải, không dùng cưa không có nắm cầm hoạc nắm bị vớ nứt (0.25điểm) + Trong khi cưa không dùng mồm thổi phoi, không dùng tay gạt phoi (0.25điểm) + Khi cưa gần đứt thì giảm lực cưa (0.25điểm)
