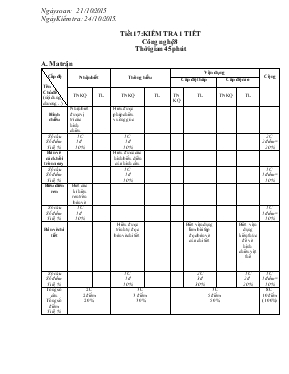

Giáo án Công nghệ 8 - Tiết 17 Kiểm tra 1 tiết

Ngày soan: 21/10/2015 Ngày Kiểm tra: 24/10/2015.

Tiết 17: KIỂM TRA 1 TIẾT

Công nghệ 8 Thời gian 45 phút

A. Ma trận

Vận dụng Nhận biết Thông hiểu Cấp độ thấp Cấp độ cao Cấp độ

Tên Chủ đề (nội dung, chương…)

TNKQ TL TNKQ TL TN KQ

TL TNKQ

TL

Cộng

Hình chiếu

Nhận biết được vị trí các hình chiếu

Hiểu được phép chiếu vuông góc

Số câu Số điểm Tỉ lệ %

1C 1đ

10%

1C

1đ 10%

2C 2điểm= 20% Bản vẽ các khối tròn xoay

Hiểu đươc các hình biểu diễn của hình cầu Số câu Số điểm Tỉ lệ %

1C

1đ 10%

1C 1điểm= 10% Biểu diễn ren

Biết các kí hiệu ren trên bản vẽ Số câu Số điểm Tỉ lệ %

1C 1đ

10%

1C 1điểm= 10%

Bản vẽ chi tiết

Hiểu được trình tự đọc bản vẽ chi tiết

Biết vận dụng làm bài tập đọc bản vẽ của chi tiết

Biết vận dụng kiến thức để vẽ hình chiếu vật thể

Số câu Số điểm Tỉ lệ %

1C 1đ

10%

2C 3đ

30%

1C 2đ

20%

1C 1điểm= 10% Tổng số câu Tổng số điểm Tỉ lệ %

2C 2điểm

20%

3C 3 điểm

30%

3C 5 điểm

50%

8C 10điểm (100%)

ThuVienDeThi.com

B. Đề: I. Trắc nghiệm (5đ) Chọn ý trả lời đúng cho các câu sau: Câu 1.Phép chiếu vuông góc là phép chiếu có các tia chiếu.....

A, song song với mặt phẳng chiếu B, cùng đi qua một điểm C, vuông góc với mặt phẳng chiếu Câu 2 Trên bản vẽ, khi diễn tả vị trí của các hình chiếu thì các hình chiếu có vị trí như thế nào với nhau?

A, Hình chiếu đứng ở trên hình chiếu bằng, bên trái hình chiếu cạnh. B, Hình chiếu đứng ở trên hình chiếu bằng, bên phải hình chiếu cạnh. C, Hình chiếu đứng ở phía dưới hình chiếu bằng, bên trái hình chiếu cạnh. D, Hình chiếu đứng ở phía dưới hình chiếu bằng, bên phải hình chiếu cạnh Câu 3. Các hình chiếu vuông góc của hình cầu đều là....

A, tam giác cân B, tam giác đều C, hình tròn D, hình chữ nhật Câu 4. Ren hệ mét có đường kính là 10, bước ren là 2, hướng soắn phải được kí hiệu:

A. M 10x2 B. Sq 10x2 C. M 10x2 LH D. Sq10x2 LH Câu 5 Trình tự đọc bản vẽ chi tiết là;

A, Khung tên, kích thước, yêu cầu kĩ thuật, hình biểu diễn, tổng hợp. B, Hình biểu diễn, kích thước,yêu cầu kĩ thuật,tổng hợp,khung tên. C, khung tên, hình biểu diễn, kích thước, yêu cầu kĩ thuật, tổng hợp. D, Kích thước, hình biểu diễn, khung tên, yêu cầu kĩ thuật, tổng hợp. II,Tự luận(5đ)

Câu 1 (1 đ) : Cho các vật thể A, B, C và các bản vẽ hình chiếu 1, 2, 3, 4. Hãy đánh dấu (x) vào bảng sau để chỉ rõ sự tương quan giữa hình chiếu và vật thể :

Vật thể

Hình chiếu

A B C D

1 2 3 4

ThuVienDeThi.com

Câu 2 (2) : Cho vật thể và bản vẽ 3 hình chiếu của của nó. Hãy đánh dấu (x ) vào bảng sau để chỉ rõ sự tương quan giữa các mặt A, B, C, D của vật thể với các hình chiếu 1, 2, 3, 4, 5 của các mặt :

Câu 3. (2đ ) Hãy vẽ hình chiếu đứng và hình chiếu bằng của vật thể sau

Mặt

Hình chiếu

A B C D E F G

1

2

3

4

5

6

7

8

9

9

8 7

6 5

4

3

2

1

G

F

E

D

C

B

A

ThuVienDeThi.com

3. Đáp án – Biểu điểm

I. Trắc nghiệm: 1C, 2A, 3C, 4A, 5C

( Mỗi ý được 1đ)

II. Tự luận:

Câu 1: Mỗi ý đúng được 0.25đ

Câu 2: (2đ )

Câu 3:

đúng (2đ)

GVBM

Ngô Văn Thăng

TỔ TRƯỞNG HIỆU TRƯỞNG CHUYÊN MÔN

Vật hể

Hình chiếu

A B C D

1 x 2 x 3 x 4 x

Mặt Hình chiếu

A B C D E F G

1 x

2 x

3 x

4 x

5 x

6 x

7 x

8 x

9 x

ThuVienDeThi.com
