Ngày soạn :/03 / 9 /2016 Tiết 1

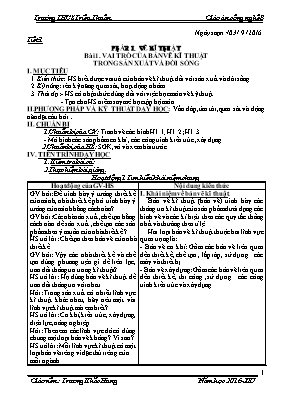

PHẦN I. VẼ KĨ THUẬT Bài 1. VAI TRÒ CỦA BẢN VẼ KĨ THUẬT

TRONG SẢN XUẤT VÀ ĐỜI SỐNG I. MỤC TIÊU 1. Kiến thức: HS biết dược vai trò của bản vẽ kĩ thuật đối với sản xuất và đời sống . 2. Kỹ năng: rèn kỹ năng quan sát, hoạt động nhóm 3. Thái độ :- HS có nhận thức đúng đối với việc học môn vẽ kỹ thuật .

- Tạo cho HS niềm say mê học tập bộ môn . II.PHƯƠNG PHÁP VÀ KỸ THUẬT DẠY HỌC: Vấn đáp,tìm tòi,quan sát và động não đặt câu hỏi… II. CHUẨN BỊ

1.Chuẩn bị của GV: Tranh vẽ các hình H1.1; H1.2:; H1.3. - Mô hình các sản phẩm cơ khí , các công trình kiến trúc ,xây dựng 2.Chuẩn bị của HS: SGK,vở và xem bài trước. IV. TIẾN TRÌNH DẠY HỌC

1. Kiểm tra bài cũ: 2.Thực hiện bài giảng.

Hoạt động 1 Tìm hiểu khái niệm chung Hoạt động của GV-HS Nội dung kiến thức GV hỏi: Để trình bày ý tưởng thiết kế của mình, nhà thiết kế phải trình bày ý tưởng của mình bằng cách nào? GV hỏi:Các nhà sản xuất ,chế tạo bằng cách nào để sản xuất ,chế tạo các sản phẩm theo ý muốn của nhà thiết kế ? HS trả lời: Chế tạo theo bản vẽ của nhà thiết kế. GV hỏi: Vậy các nhà thiết kế và chế tạo dùng phương tiện gì để liên lạc, trao đổi thông tin trong kĩ thuật? HS trả lời: Họ dùng bản vẽ kĩ thuật để trao đổi thông tin với nhau. Hỏi: Trong sản xuất có nhiều lĩnh vực kĩ thuật khác nhau, hãy nêu một vài lĩnh vực kĩ thuật mà em biết? HS trả lời: Cơ khí, kiến trúc, xây dựng, điện lực, nông nghiệp... Hỏi: Theo em các lĩnh vực đó có dùng chung một loại bản vẽ không ? Vì sao? HS trả lời: Mỗi lĩnh vực kĩ thuật có một loại bản vẽ riêng vì đặc thù riêng của mỗi ngành.

I. Khái niệm về bản vẽ kĩ thuật. Bản vẽ kĩ thuật (bản vẽ) trình bày các thông tin kĩ thuật của sản phẩm dưới dạng các hình vẽ và các kí hiệu theo các quy tắc thống nhất và thường theo tỉ lệ. Hai loại bản vẽ kĩ thuật thuộc hai lĩnh vực quan trọng là: - Bản vẽ cơ khí: Gồm các bản vẽ liên quan đến thiết kế, chế tạo , lắp ráp, sử dụng... các máy và thiết bị. - Bản vẽ xây dựng: Gồm các bản vẽ liên quan đến thiết kế, thi công ,sử dụng... các công trình kiến trúc và xây dựng

ThuVienDeThi.com

Trường THCS Triệu Thuận Giáo án công nghệ 8

Giáo viên : Trương Khắc Hùng Năm học 2016-2017

2

Hoạt động 2. Tìm hiểu bản vẽ kĩ thuật đối với sản xuất. Hoạt động của GV-HS Nội dung kiến thức GV: Cho HS quan sát hình H 1.1 - Trong giao tiếp hằng ngày con người thường sử dụng các phương tiện gì? HS: Tiếng nói, cử chỉ, hình vẽ...  Hình vẽ là phương tiện quan trọng dùng trong giao tiếp GV: Cho HS quan sát hình 1.2 và mô hình sản phẩm Gv chuẩn bị trước và đặt vấn đề. Để sản phẩm được chế tạo đúng ý muốn của mình thì người thiết kế phải thể hiện sản phẩm của mình như thế nào? - Ngược lại, người công nhân muốn chế tạo các sản phẩm đúng kích thước và yêu cầu kĩ thuật phải dựa vào đâu? HS: Trả lời dựa trên các cảm nhận kinh nghiệm của mình về hiện tượng. - Phải thể hiện sản phẩm trên bản vẽ kĩ thuật - Phải thực hiện đúng yêu cầu kĩ thuật của bản vẽ. GV:  Tầm quan trong của bản vẽ kĩ thuật. Bản vẽ kĩ thuật là ngôn ngữ chung dùng trong kĩ thuật.

II. Bản vẽ kĩ thuật đối với sản xuất. - Bản vẽ kĩ thuật đối với sản xuất: diễn tả hình dạng, kết cấu của sản phẩm theo quy tắc thống nhất.

Hoạt động 3. Tìm hiểu bản vẽ kĩ thuật đối với đời sống. Hoạt động của GV-HS Nội dung kiến thức GV: Cho HS quan sát hình 1.3 a SGK , và tài liệu hướng dẫn sử dụng các thiết bị dùng trong sinh hoạt. Hỏi: Để sử dụng các thiết bị có hiệu quả và an toàn ,ta cần phải làm gì? Vì sao? HS: Thực hiện đúng theo hướng dẫn của tài liệu kĩ thuật kèm theo. GV:  Bản vẽ kĩ thuật là tài liệu cần thiết kèm theo sản phẩm dùng trong trao đổi , sử dụng...

III. Bản vẽ kĩ thuật đối với đời sống. - Bản vẽ kĩ thuật đối với đời sống : nhằm sử dụng hiệu quả , an toàn thiết bị kĩ thuật.

Hoạt động 4. Tìm hiểu bản vẽ dùng trong các lĩnh vực kĩ thuật. Hoạt động của GV-HS Nội dung kiến thức GV: Cho HS quan sát hình 1.4 SGK IV.Bản vẽ dùng trong các lĩnh vực …
