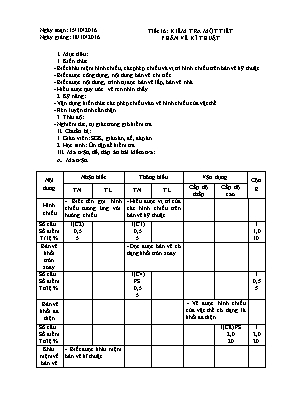

Giáo án Công nghệ 8 - Tiết 16 kKiểm tra một tiết phần vẽ kĩ thuật

Ngày soạn: 15/10/2016 Ngày giảng: 18/10/2016

Tiết 16: KIỂM TRA MỘT TIẾT

PHẦN VẼ KĨ THUẬT

I. Mục tiêu: 1. Kiến thức - Biết khái niệm hình chiếu, các phép chiếu và vị trí hình chiếu trên bản vẽ kỹ thuật. - Biết được công dụng, nội dung bản vẽ chi tiết. - Biết được nội dung, trình tự đọc bản vẽ lắp, bản vẽ nhà. - Hiểu được quy ước vẽ ren nhìn thấy.

2. Kỹ năng: - Vận dụng kiến thức các phép chiếu vào vẽ hình chiếu của vật thể. - Rèn luyện tính cẩn thận.

3. Thái độ: - Nghiêm túc, tự giác trong giờ kiểm tra.

II. Chuẩn bị: 1. Giáo viên: SGK, giáo án, đề, đáp án. 2. Học sinh: Ôn tập để kiểm tra. III. Ma trận, đề, đáp án bài kiểm tra: A. Ma trận.

Nhận biết Thông hiểu Vận dụng Nội dung TN TL TN TL Cấp độ thấp

Cấp độ cao

Cộn g

Hình chiếu

- Biết tên gọi hình chiếu tương ứng với hướng chiếu.

- Hiểu được vị trí của các hình chiếu trên bản vẽ kỹ thuật. Số câu Số điểm Tỉ lệ %

1(C2)

0,5

5

1(C1)

0,5

5

1 1,0

10 Bản vẽ khối tròn xoay

- Đọc được bản vẽ có dạng khối tròn xoay.

Số câu Số điểm Ttỉ lệ %

1(C4) PS 0,5

5

1 0,5

5

Bản vẽ khối đa diện

- Vẽ được hình chiếu của vật thể có dạng là khối đa diện.

Số câu Số điểm Ttỉ lệ %

1(C8) PS

2,0

20

1 2,0

20 Khái niệm về bản vẽ

- Biết được khái niệm bản vẽ kĩ thuật.

ThuVienDeThi.com

B. Đề bài chẵn Phần I. Trắc nghiệm khách quan (2 điểm) Câu 1: Vị trí hình chiếu bằng nằm ở: A. Bên phải hình chiếu đứng. C. Bên trên hình chiếu đứng. B. Bên dưới hình chiếu đứng. D. Bên trái hình chiếu đứng. Câu 2: Hình chiếu cạnh có hướng chiếu từ: A. Trước tới. B. Trên xuống. C. Trái sang. D. Phải sang.

Câu 3: Bản vẽ chi tiết dùng để: A. Chế tạo và kiểm tra. C. Thiết kế và thi công. B. Chế tạo và lắp ráp. D. Sử dụng và kiểm tra. Câu 4: Hình trụ Bạn Sơn đặt hộp sữa ông thọ nằm ngang có mặt đáy là hình trụ song song với mặt phẳng chiếu cạnh thì hình chiếu đứng và hình chiếu cạnh của hộp sữa sẽ có hình dạng là:

A. Đều là các hình tròn. C. Hình chữ nhật và hình tròn. B. Hình tam giác và hình tròn. D. Đều là hình chữ nhật.

Phần II. Tự luận (8 điểm)

kỹ thuật hình cắt

Số câu Số điểm Tỉ lệ %

1(C5)

2,0

20

1 2,0

20 Bản vẽ chi tiết

- Biết được công dụng của bản vẽ chi tiết

Số câu Số điểm Tỉ lệ %

1(C3)

0,5

5

1 0,5

5 Bản vẽ lắp, bản vẽ nhà

- Hiểu được nội dung và trình tự đọc bản vẽ lắp, bản vẽ nhà Số câu Số điểm Tỉ lệ %

1(C6)

2,0

20

1 2,0

20 Biểu diễn ren

- Trình bày được quy ước vẽ ren.

Số câu Số điểm Tỉ lệ %

1(C7)

2,0

20

1 2,0

20 T.số câu T.số điểm Tỉ lệ %

4 5,0

50

3 3,0

30

1 2,0

20

8 10 100

ThuVienDeThi.com

Câu 5 (2 điểm): Thế nào là bản vẽ kĩ thuật, có mấy loại? Câu 6 (2 điểm): Nêu nội dung của bản vẽ lắp, Trình tự đọc bản vẽ lắp gồm các bước nào?

Câu 7 (1 điểm): Nêu quy ước vẽ ren lỗ (ren trong)? Câu 8 (3 điểm): Hình chiếu Trên bản vẽ, các hình chiếu diễn tả hình dạng các mặt của vật thể theo các hướng chiếu khác nhau.

Vị trí các hình chiếu: Hình chiếu bằng ở dưới hình chiếu đứng, hình chiếu cạnh ở bên phải hình chiếu đứng.

Hãy vẽ các hình chiếu đứng, chiếu bằng, chiếu cạnh của vật thể sau.

(Theo tỉ lệ 1:1 với kích thước cho trên hình vẽ)./.

C. Đáp án, biểu điểm. Phần I: Trắc nghiệm (2 điểm).

Mỗi ý đúng được 0,5 điểm. Câu 1 2 3 4

Đáp án B C A C Phần II: Tự luận (8 điểm). Câu Đáp án Điểm

5

Bản vẽ kỹ thuật (bản vẽ) trình bày các thông tin kỹ thuật dưới dạng các hình vẽ và các ký hiệu theo các quy tắc thống nhất và thường vẽ theo tỉ lệ.

Hai loại bản vẽ kỹ thuật thuộc hai lĩnh vực quan trọng là: - Bản vẽ cơ khí: Gồm các bản vẽ liên quan đến thiết kế, chế tạo, lắp ráp, sử dụng… các máy và thiết bị.

- Bản vẽ xây dựng: Gồm các bản vẽ liên quan đến thiết kế, thi công, sử dụng … các công trình kiến trúc và xây dựng.

1

0,5

0,5

6

Bản vẽ lắp diễn tả hình dạng, kết cấu sản phẩm và vị trí tương quan giữa các chi tiết của sản phẩm.

Bản vẽ lắp là tài liệu kỹ thuật chủ yếu dùng trong thiết kế, lắp ráp và sử dụng sản phẩm.

0,5

0,5

1 cm

1cm

1cm

4cm

4cm

4cm
