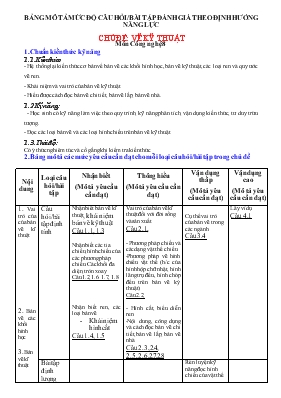

Bảng mô tả mức độ câu hỏibài tập đánh giá theo định hướng năng lực - Chủ đề vẽ kỹ thuật môn Công nghệ 8

BẢNG MÔ TẢ MỨC ĐỘ CÂU HỎI/BÀI TẬP ĐÁNH GIÁ THEO ĐỊNH HƯỚNG NĂNG LỰC CHỦ ĐỀ: VẼ KỸ THUẬT

Môn Công nghệ 8 1.Chuẩn kiến thức kỹ năng 1.1.Kiến thức - Hệ thống lại kiến thức cơ bản về bản vẽ các khối hình học, bản vẽ kỹ thuật, các loại ren và quy ước

vẽ ren.

- Khái niệm và vai trò của bản vẽ kỹ thuật.

- Hiểu được cách đọc bản vẽ chi tiết, bản vẽ lắp, bản vẽ nhà.

1.2.Kỹ năng: - Học sinh có kỹ năng làm việc theo quy trình, kỹ năng phân tích, vận dụng kiến thức, tư duy trừu

tượng.

- Đọc các loại bản vẽ và các loại hình chiếu trên bản vẽ kỹ thuật.

1.3.Thái độ: Có ý thức nghiêm túc và cố gắng khi kiểm tra kiến thức. 2. Bảng mô tả các mức yêu cầu cần đạt cho mỗi loại câu hỏi/bài tập trong chủ đề

Nội dung

Loại câu hỏi/bài tập

Nhận biết

(Mô tả yêu cầu cần đạt)

Thông hiểu

(Mô tả yêu cầu cần đạt)

Vận dụng thấp

(Mô tả yêu cầu cần đạt)

Vận dụng cao

(Mô tả yêu cầu cần đạt)

Câu hỏi/bài tập định tính

Nhận biết bản vẽ kĩ thuật, khái niệm bản vẽ kỹ thuật Câu 1.1, 1.3

Nhận biết các tia chiếu, hình chiếu của các phương pháp chiếu. Các khối đa diện, tròn xoay Câu1.2, 1.6. 1.7, 1.8

Nhận biết ren, các loại bản vẽ

- Khái niệm hình cắt Câu 1.4, 1.5

Vai trò của bản vẽ kĩ thuật đối với đời sống và sản xuất. Câu 2.1,

- Phương pháp chiếu và các dạng vật thể chiếu. -Phương pháp vẽ hình chiếu vật thể (h/c của hình hộp chữ nhật, hình lăng trụ đều, hình chóp đều trên bản vẽ kỷ thuật) Câu 2.2,

- Hình cắt, biểu diễn ren -Nội dung, công dụng và cách đọc bản vẽ chi tiết, bản vẽ lắp, bản vẽ nhà Câu 2.3,2.4, 2.5,2.6,2.7,2.8

Cụ thể vai trò của bản vẽ trong các ngành Câu 3.4

Lấy ví dụ Câu 4.1 1. Vai trò của của bản vẽ kĩ thuật

2. Bản vẽ các khối hình học

3. Bản vẽ kĩ thuật Bài tập định lượng

Rèn luyện kỹ năng đọc hình chiếu của vật thể

ThuVienDeThi.com

trên bản vẽ kỷ thuật. Câu 3.2, 3.2 Bài tập thực hành/thí nghiệm

- Xác định ren - Đọc bản vẽ đơn giản

Câu 3.1

-Đọc bản vẽ phức tạp - Biểu diễn hình biểu diễn Câu 4.1

3. Hệ thống câu hỏi/bài tập đánh giá theo các mức đã mô tả.

*Mức 1 : Nhận biết Câu 1.1. Thế nào là bản vẽ kỹ thuật ? Câu 1.2.Thế nào là phép chiếu vuông góc?

Câu 1.3 Em hãy kể tên 1 số bản vẽ thường dùng

Câu 1.4 Kể tên một số ren Câu 1.5. Thế nào là hình cắt ? Hình cắt dùng để làm gì ? Câu 1.6: Các khối hình học trường gặp là những khối nào? Câu 1.7: Hãy nêu đặc điểm hình chiếu của các khối đa diện? Câu 1.8: Khối tròn xoay thường được biểu diễn bằng các hình chiếu nào?

*Mức 2: Thông hiểu

Câu 2.1. Nêu vai vai trò của bản vẽ kĩ thuật? Câu 2.2. Vị trí của các hình chiếu trên bản vẽ? Câu 2.3. Nêu công dụng của bản vẽ chi tiết, bản vẽ lắp, bản vẽ nhà

Câu 2.4: Ren được vẽ theo quy ước như thế nào? Câu 2.5.Nôi dung của bản vẽ nhà? Câu 2.6.Nội dung của bản vẽ lắp? Câu 2.7.Nội dung của bản vẽ chi tiết? Câu 2.8. Nêu công dụng của hình cắt? *Mức độ 3: vận dụng thấp Câu 3.1 Đọc bản vẽ chi tiết sau:

Câu 3.2 Đánh dấu X vào bảng để chỉ ra sự tương quan giũa hình chiếu và hướng chiếu

ThuVienDeThi.com

Hình/ Hướng chiếu A B C

1

2

3

Câu 3.3. Đánh dấu X vào bảng dưới để chỉ rõ sự tương quan giữa bản vẽ và vật thể

Bản vẻ/ Vật thể A B C D

1

2

3

4

Câu 3.4 bản vẽ kỹ thuật được dùng trong các lĩnh vực kĩ thậy nào? *Mức độ 4 : Vận dụng cao Câu 4.1. Đọc bản vẽ sau:

HƯỚNG DẪN CHẤM: Câu 1.1: Bản vẽ kĩ thuật : trình bày thông tin kĩ thuật của sản phẩm dưới dạng các hình vẽ kĩ thuật và

các kí hiệu theo các quy tắc thống nhất và thường vẽ theo tỉ lệ.
