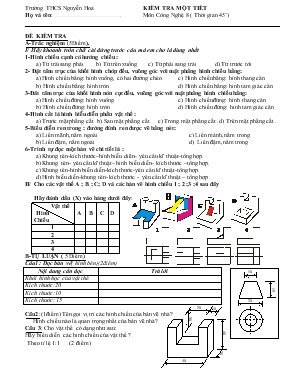

Kiểm tra một tiết môn Công nghệ 8 - Trường THCS Nguyễn Hoa

Trường THCS Nguyễn Hoa KIỂM TRA MỘT TIẾT Họ và tên: ……………………………. Môn Công Nghệ 8 ( Thời gian 45’)

ĐỀ KIỂM TRA A-Trắc nghiệm (5Điểm). I/ Hãy khoanh tròn chữ cái đứng trước câu mà em cho là đúng nhất 1-Hình chiếu cạnh có hướng chiếu :

a) Từ trái sang phải b) Từ trên xuống c) Từ phải sang trái d) Từ trước tới 2- Đặt tâm trục của khối hình chóp đều, vuông góc với mặt phẳng hình chiếu bằng:

a) Hình chiếu bằng: hình vuông, có hai đường chéo c) Hình chiếu bằng: hình thang cân b) Hình chiếu bằng: hình tròn d) Hình chiếu bằng: hình tam giác cân 3-Đăt tâm trục của khối hình nón cụt đều, vuông góc với mặt phẳng hình chiếu bằng:

a) Hình chiếu đứng: hình vuông c) Hình chiếu đứng: hình thang cân b) Hình chiếu đứng: hình tròn d) Hình chiếu đứng: hình tam giác cân 4-Hình cắt là hình biễu diễn phần vật thể :

a) Trước mặt phẳng cắt b) Sau mặt phẳng cắt c) Trong mặt phẳng cắt .d) Trên mặt phẳng cắt . 5-Biểu diễn ren trong : đường đỉnh ren được vẽ bằng nét:

a) Liền mãnh, nằm ngoài c) Liền mảnh, nằm trong b) Liền đậm, nằm ngoài d) Liền đậm, nằm trong 6-Trình tự đọc một bản vẽ chi tiết là :

a) Khung tên-kích thước–hình biễu diẽn– yêu cầu kĩ thuật–tổng hợp. b) Khung tên– yêu cầu kĩ thuật– hình biễu diễn– kích thước –tổng hợp. c) Khung tên-hình biễu diễn-kích thước-yêu cầu kĩ thuật-tổng hợp. d) Hình biễu diễn-khung tên- kích thước - yêu cầu kĩ thuật – tổng hợp II/ Cho các vật thể A ; B ; C; D và các bản vẽ hình chiếu 1 ; 2 ;3 ;4 sau đây

Hãy đánh dấu (X) vào bảng dưới đây: Vật thể Hình Chiếu

A B C D

1 2 3 4 B-TỰ LUẬN ( 5 Điểm) Câu1: Đọc bản vẽ( hình bên)(2điểm)

Nội dung cần đọc Trả lời Khối hình học của vật thể Kích thước:20 Kích thước:10 Kích thước: 15

Câu2:(1điểm) Tên gọi vị trí các hình chiếu của bản vẽ nhà? Hình chiếu nào là quan trọng nhất của bản vẽ nhà? Câu 3: Cho vật thể có dạng như sau: Hãy biểu diễn các hình chiếu của vật thể ? Theo tỉ lệ 1:1 (2 điểm)

A B

C

D

20

15

10

40

20

20 10

40

30
