Đề kiểm tra 1 tiết môn Công nghệ lớp 8

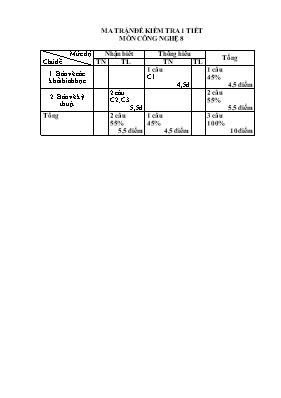

MA TRẬN ĐỀ KIỂM TRA 1 TIẾT

MÔN CÔNG NGHỆ 8

Nhận biết Thông hiểu Mức độ Chủ đề TN TL TN TL Tổng

1. Bản vẽ các khối hình học

1 câu C1

4,5đ

1 câu 45%

4,5 điểm

2. Bản vẽ kỹ thuật

2 câu C2; C3

5,5đ

2 câu 55%

5,5 điểm Tổng 2 câu 55%

5,5 điểm

1 câu 45%

4,5 điểm

3 câu 100%

10 điểm

ThuVienDeThi.com

ĐỀ KIỂM TRA 1 TIẾT

MÔN CÔNG NGHỆ 8

Câu 1: Cho vật thể A, B, C và các hình chiếu 1, 2, ..., 8. Em hãy tìm các hình chiếu đứng, hình chiếu cạnh, hình chiếu bằng của mỗi vật thể và điền số thứ tự hình chiếu vào ô tương ứng trong bảng dưới đây:

Vật thể A B Hình chiếu đứng

Hình chiếu bằng Hình chiếu cạnh

1 2 3 4

5 6 7 8

Câu 2: Cho vật thể như hình dưới đây. Hãy vẽ hình chiếu đứng và hình chiếu bằng của vật thể đã cho theo đúng kích thước.

Câu 3: Em hãy nêu nội dung và trình từ đọc bản vẽ chi tiết. Câu 4: Ren được vẽ theo quy ước như thế nào?

A B

10 30

10

20

10

ThuVienDeThi.com

Đáp án – Biểu điểm

Câu 1: ( mỗi ô trống điền đúng được 0,5 điểm)

Vật thể A B Hình chiếu đứng 7 2 Hình chiếu bằng 1 1 Hình chiếu cạnh 6 3

Câu 2: Mỗi hình chiếu vẽ đúng được 1 điểm

Câu 3: * Nội dung của bản vẽ chi tiết gồm: Hình biểu diễn, kích thước, yêu cầu kỹ thuật và khung tên

* Trình tự đọc bản vẽ chi tiết: Khung tên; Hình biểu diễn; Kích thước; Yêu cầu kỹ thuật; Tổng hợp

- Mỗi nội dung đúng được 0,5 điểm.

- Nêu đúng trình tự được 1 điểm

Câu 4: * Quy ước vẽ ren: - Ren nhìn thấy: + Đường đỉnh ren, vòng đỉnh ren và đường giới hạn ren vẽ bằng nét liền đậm + Đường chân ren, vòng chân ren (chỉ vẽ 3/4 vòng) vẽ bằng nét liền mảnh - Ren khuất: Các đường đỉnh ren, đường chân ren và đường giới hạn ren đều vẽ bằng nét đứt.

Mỗi ý đúng được 1 điểm
