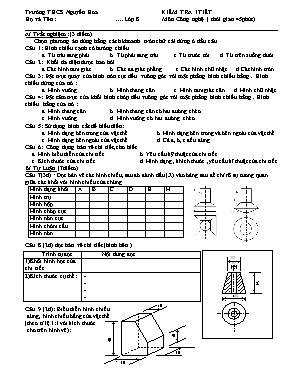

Trường THCS Nguyễn Hoa KIỂM TRA 1TIẾT Họ và Tên :…………………………....Lớp 8 Môn Công nghệ ( thời gian 45phút)

A/ Trắc nghiệm: (3 điểm)

Chọn phương án đúng bằng cách khoanh tròn chữ cái đứng ở đầu câu Câu 1: Hình chiếu cạnh có hướng chiếu

a. Từ trái sang phải. b. Từ phải sang trái. c. Từ trước tới. d. Từ trên xuống dưới. Câu 2: Khối đa diện được bao bởi

a.Các hình tam giác. b. Các đa giác phẳng. c. Các hình chữ nhật. d.Các hình tròn. Câu 3: Đặt trục quay của hình nón cụt đều vuông góc với mặt phẳng hình chiếu bằng . Hình chiếu đứng của nó : a. Hình vuông b. Hình thang cân c. Hình tam giác cân d. Hình chữ nhật Câu 4: Đặt tâm trục của khối hình chóp đều vuông góc với mặt phẳng hình chiếu bằng . Hình chiếu bằng của nó : a. Hình thang cân b. Hình thang cân có hai đường chéo c. Hình vuông d. Hình vuông có hai đường chéo Câu 5: Sử dụng hình cắt để biểu diễn: a. Hình dạng bên trong của vật thể b. Hình dạng bên trong và bên ngoài của vật thể c. Hình dạng bên ngoài của vật thể d. Cả a, b, c đều đúng Câu 6: Công dụng bản vẽ chi tiết, cho biết

a. Hình biểu diễn của chi tiết b. Yêu cầu kỹ thuật của chi tiết c. Kích thước của chi tiết d. Hình dạng , khích thước ,yêu cầu kĩ thuật của chi tiết B/ Tự Luận (7điểm) Câu 7(3đ) : Đọc bản vẽ các hình chiếu, sau đó đánh dấu (X) vào bảng sau để chỉ rõ sự tương quan giữa các khối với hình chiếu của chúng.

Câu 8 (2đ) đọc bản vẽ chi tiết (hình bên )

Câu 9 (2đ): Biểu diễn hình chiếu đứng, hình chiếu bằng của vật thể (theo tỉ lệ 1:1 với kích thước cho trên hình vẽ):

Hình dạng khối A B C D E H Hình trụ Hình hộp Hình chóp cụt Hình nón cụt Hình chỏm cầu Hình nón

Trình tự đọc Nội dung đọc 1)Khối hình học của chi tiết 2)Kích thước cụ thể: - - - -

12

5

24

24

10

40

30

30

10

ThuVienDeThi.com

ĐÁP ÁN CHẤM BÀI KIỂM TRA A. Trắc nghiệm: (3,0đ) Chọn đúng mỗi câu: Đạt 0.5 điểm

Câu 1: a Câu 2: b Câu 3: b Câu 4 : d Câu 5: a Câu 6: d B. Tự luận: (7,0 đ)

Câu7 (3,0đ) Điền đúng mỗi ý đạt 0,5đ

Câu 8 (2,0đ) Đọc bản vẽ chi tiết

Câu 9:(2 điểm) - Vẽ đúng mỗi hình chiếu, đúng kích thước cho 0,75điểm

+ Vẽ đúng hình chiếu đứng, sai một kích thước trừ 0,25đ + Vẽ đúng hình chiếu bằng, đúng vị trí. Sai (hoặc thiếu một kích thước trừ 0,25đ) - Nét vẽ đẹp: đạt 0,5đ

Hình dạng khối A B C D E H Hình trụ X X Hình hộp X Hình chóp cụt X Hình nón cụt X Hình chỏm cầu X Hình nón

Trình tự đọc Nội dung đọc Biểu điểm 1) Khối hình học của chi tiết - Hình nón cụt

- Bên trong có lỗ

0,25đ 0,25đ

2) Kích thước cụ thể - Đáy lớn :Ф 24 ; - Đáy nhỏ Ф12 - Khoảng cách hai đáy :24 - Kích thước lỗ : Ф5x24

0,5đ 0,5đ 0,25đ 0,25đ

30

40 30

10

10
