Đề kiểm tra 1 tiết học kỳ 1 môn Công nghệ Lớp 8 - Trường THCS Nhuận Phú Tân

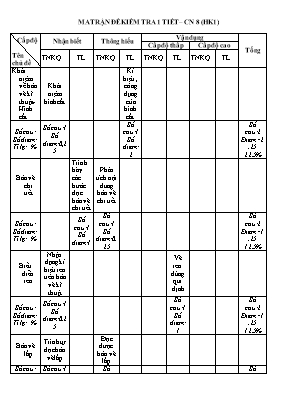

MA TRẬN ĐỀ KIỂM TRA 1 TIẾT – CN 8 (HK1)

Vận dụng Nhận biết Thông hiểu Cấp độ thấp Cấp độ cao Cấp độ

Tên chủ đề TNKQ TL TNKQ TL TNKQ TL TNKQ TL

Tổng

Khái niệm về bản vẽ kĩ thuật- Hình cắt

Khái niệm hình cắt

Kí hiệu , công dụng của hình cắt

Số câu: Số điểm: Tỉ lệ: %

Số câu:1

Số điểm:0,2 5

Số câu:1

Số điểm: 2

Số câu:2 Điểm=2 .25 22.5%

Bản vẽ chi tiết

Trình bày các bước đọc bản vẽ chi tiết

Phân tích nội dung bản vẽ chi tiết

Số câu: Số điểm: Tỉ lệ: %

Số câu:1

Số điểm:1

Số câu:1

Số điểm:0. 25

Số câu:2 Điểm=1 .25 12.5%

Biểu diễn ren

Nhận dạng kí hiệu ren trên bản vẽ kĩ thuật

Vẽ ren đúng qui định

Số câu: Số điểm: Tỉ lệ: %

Số câu:1

Số điểm:0.2 5

Số câu:1

Số điểm: 1

Số câu:2 Điểm=1 .25 12.5%

Bản vẽ lắp

Trình tự đọc bản vẽ lắp

Đọc được bản vẽ lắp

.

Số câu: Số câu:1 Số Số

ThuVienDeThi.com

Số điểm: Tỉ lệ: %

Số điểm:0,2 5

câu:1

Số điểm:0. 5

câu:2 Điểm= 0.75 7.5%

Bản vẽ nhà

Kí hiệu bản vẽ nhà

Phân tích nội dung bản vẽ nhà

Đọc được bản vẽ nhà

Số câu: Số điểm: Tỉ lệ: %

Số câu:1

Số điểm:0.2 5

Số câu:1

Số điểm:0, 25

Số câu:1

Số điểm: 3

Số câu:3 Điểm= 3.5 35%

Vai trò của cơ khí trong sản xuất và đời sống

Lập qui trình chế tạo sản phẩm cơ khí

Số câu: Số điểm: Tỉ lệ: %

Số câu:1

Số điểm:1

Số câu:1 Điểm= 1.0 10% Tổng số câu: Tổng số điểm: Tỉ lệ %

Số câu:5 Số điểm:2

20%

Số câu:4 Số điểm:3

30%

Số câu:3 Số điểm:5

50%

Số câu:12 Điểm=1 0

ThuVienDeThi.com

Trường THCS Nhuận Phú Tân KIỂM TRA 1 TIẾT Lớp: 8 Môn: Công Nghệ 8 Họ và tên:………………………..

Điểm Lời phê

A. TRẮC NGHIỆM KHÁCH QUAN: (3Đ)

I (1.5đ). Khoanh vào các chữ A, B, C… trong những câu sau em cho là đúng: Câu 1. Noäi dung naøo döôùi ñaây chæ ñöôïc theå hieän rieâng treân baûn veõ laép maø caùc baûn veõ khaùc khoâng coù ?

A. Khung tên; B. Kích thước; C. Bảng kệ; D. Yêu cầu kĩ thuật. Câu 2. Kí hiệu sau đây có ý nghĩa gì ?

A. Cöûa ñi moät caùnh; B. Cöûa ñi ñôn hai caùnh; C. Cöûa soå keùp; D. Cöûa soå ñôn. Câu 3. Trong nội dung của bản vẽ nhà, hình biểu diễn quan trọng nhất là: A. Mặt cắt; B. Mặt bằng; C. Mặt đứng; D. Mặt bên trái. Câu 4. Theo quy ước vẽ ren, đối với ren bị che khuất: các đường đỉnh ren, chân ren và đường giới hạn ren đều vẽ bằng:

A. Nét liền đậm; B. Nét gạch gạch; C. Nét liền mảnh; D. Nét đứt. Câu 5. Hình cắt là hình biểu diễn phần vật thể ở: A. Trước mặt phẳng cắt; B. Sau mặt phẳng cắt; C. Bên trái mặt phẳng cắt; D. Bên phải mặt phẳng cắt.

Câu 6. Trên bản vẽ kĩ thuật hình chiếu đứng được đặt ở

A. Bên trên hình chiếu bằng; B. Bên phải hình chiếu cạnh; C. Bên trên hình chiếu cạnh; D. Bên dưới hình chiếu cạnh.

II. (1đ) Em hãy chọn từ thích hợp điền vào chỗ trống (…) trên sơ đồ sau để nêu lên quy trình chế tạo chiếc kìm nguội

……… ……… ……….... ......... ………..

III.(0.5đ) Ghép cụm từ ở cột A với các cụm từ ở cột B để được câu có nội dung đúng về đọc bản vẽ lắp

Thép Phôi kìm

Hai má

Chiếc kìm

Chiếc kìm

ThuVienDeThi.com

A Trả lời B

1. Khung tên 1…………

a. tên gọi chi tiết b. vật liệu c. tên gọi sản phẩm d. tỉ lệ bản vẽ

2. Hình biểu diễn 2…………

a. tên gọi hình chiếu b. vị trí hình cắt c. hình cắt

B. TỰ LUẬN: (7Đ) Câu 1: Nêu quy ước vẽ ren ngoài? (1.25đ) Câu 2.Thế nào là hình cắt? Hình cắt dùng để làm gì? (2.0đ) Câu 3. Em hãy giải thích kí hiệu ren sau: M10 x 1? (0.75đ) Câu 4. Em hãy xác định kích thước của phòng sinh hoạt chung, phòng ngủ và hiên của bản vẽ nhà như sau. (3.0đ)

ThuVienDeThi.com
