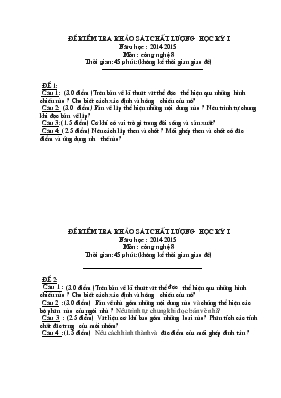

Đề kiểm tra khảo sát chất lượng học kỳ I năm học 2014 - 2015 môn Công nghệ 8

đề kiểm tra KHẢO SáT CHấT LƯợNG học kỳ i

Năm học : 2014-2015

Môn : công nghệ 8 Thời gian:45 phút:(không kể thời gian giao đề)

đề 1: Câu 1: (3.0 điểm )Trên bản vẽ kĩ thuật vật thể được thể hiện qua những hình chiếu nào ? Cho biết cách xác định và hướng chiếu của nó? Câu 2: (3.0 điểm) Bản vẽ lắp thể hiện những nội dung nào ? Nêu trình tự chung khi đọc bản vẽ lắp? Câu 3:( 1.5 điểm) Cơ khí có vai trò gì trong đời sống và sản xuất? Câu 4: (2.5 điểm) Nêu cách lắp then và chốt ? Mối ghép then và chốt có đặc điểm và ứng dụng như thế nào?

đề kiểm tra KHẢO SáT CHấT LƯợNG học kỳ i

Năm học : 2014-2015

Môn : công nghệ 8 Thời gian:45 phút:(không kể thời gian giao đề)

đề 2: Câu 1 : (3.0 điểm )Trên bản vẽ kĩ thuật vật thể được thể hiện qua những hình chiếu nào ? Cho biết cách xác định và hướng chiếu của nó? Câu 2 :(3.0 điểm) Bản vẽ nhà gồm những nội dung nào và chúng thể hiện các bé phận nào của ngôi nhà ? Nêu trình tự chung khi đọc bản vẽ nhà? Câu 3 : (2.5 điểm) Vật liệu cơ khí bao gồm những loại nào? Phân tích các tính chất đặc trưng của mỗi nhóm? Câu 4 :(1.5 điểm) Nêu cách hình thành và đặc điểm của mối ghép đinh tán ?

ThuVienDeThi.com

đáp án và thang điểm

Môn : công nghệ 8

đề 1 :

Câu1:(3.0 điểm)

Trên bản vẽ kĩ thuật để diển tả hình dạng của vật thể người ta dùng ba hình chiếu :Hình chiếu đứng , hình chiếu cạnh , hình chiếu bằng

Cách xác định hình chÝÕu và hướng chiếu của chúng Hình chiếu đứng: Hình chiếu đứng có hướng chiếu từ trước tới. Hình chiếu bằng có hướng chiếu từ trên - Hình chiếu cạnh có hướng chiếu từ trái sang. . Vị trí các hình chiếu: Hình chiếu bằng ở dưới hình chiếu đứng. hình chiếu cạnh ở bên phải hình chiếu đứng Câu 2 : ( 3.0 điểm ) Bản vẽ lắp thể hiện những nội dung sau: Hình biểu diển: gồm hình chiếu và hình cắt diển tả hình dạng của vật thể Kích thước : bao gồm kích thước chung , kích thước lắp và kích thước về khoảng cách Bảng kê:là tài liệu bằng chữ bổ sung cho hình biểu diển giúp người đọc nắm được tên và số lượng các chi tiết Khung tên :gồm các thông tin liên quan đến việc xác định sản phẩm như: tên gọi bản vẽ ,tỉ lệ ,vật liệu... Trình tự chung khi đọc bản vẽ lắp Khung tên Bảng kê Hình biểu diển Kích thước Phân tích chi tiết Tổng hợp câu 1( 1.5 điểm) Vai trò của cơ khí : Cơ khí tạo ra các máy và phương tiện thay lao động thủ công thành lao động bằng máy từ đó tạo ra năng suất cao Cơ khí giúp cho lao động và sinh hoạt của con người trở nên nhẹ nhàng và thú vị hợn Cơ khí giúp con người mở rộng tầm nhìn và có thể chiếm lĩnh được thiên nhiên

Câu4: (2.5 điểm) Cách lắp then và chốt Then được cài trong lỗ nằm dài giữa 2 mặt phân cách của 2 chi tiết.

Chốt được cài trong lỗ xuyên ngang mặt phân cách của chi tiết được ghép. Đặc điểm và ứng dụng :

ThuVienDeThi.com

Được cấu tạo đơn giản, dễ tháo lắp và thay thế, khả năng chịu lực kém Then được dùng để ghép với trục của bánh răng. Chốt dùng để hãm chuyển động giữa các chi tiÕt

đề 2: Câu1:(3.0 điểm)

Trên bản vẽ kĩ thuật để diển tả hình dạng của vật thể người ta dùng ba hình chiếu :Hình chiếu đứng , hình chiếu cạnh , hình chiếu bằng

Cách xác định hình chÝÕu và hướng chiếu của chúng Hình chiếu đứng: Hình chiếu đứng có hướng chiếu từ trước tới. Hình chiếu bằng có hướng chiếu từ trên - Hình chiếu cạnh có hướng chiếu từ trái sang. . Vị trí các hình chiếu: Hình chiếu bằng ở dưới hình chiếu đứng. Hình chiếu cạnh ở bên phải hình chiếu đứng Câu 2 : ( 3.0 điểm) - Bản vẽ nhà gồm các nội dung: + Mặt bằng : thể hiện vị trí kích thước của các tường vách , của sổ , của đi,.. mặt bằng là hình chiếu quan trọng nhất của ngôi nhà + Mặt đứng : thể hiện hình dạng bên ngoài của ngôi nhà gồm mặt bên ,mặt chính + Mặt cắt : thể hiện các bé phận và kích thước của ngôi nhà theo chiều cao

- Trình tự đọc bản vẽ nha: Khung tên Hình biểu diển Kích thước Phân tích các bộ phận Câu 3 : (2.5 điểm) Vật liệu cơ khí bao gồm : Vật liệu kim loại : dẫn điện và dẫn nhiệt tốt , bị oxy hoá Kim loại đen : thành phần chủ yếu là sắt và cá bon như : gang , thép Gang : tính bền và cứng cao, chiÞu mai mòn …
