Kiểm tra học kỳ I năm học 2015 2016 môn Công nghệ lớp 8

PHÒNG TRƯỜNG

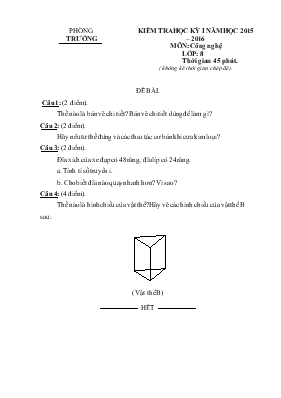

KIỂM TRA HỌC KỲ I NĂM HỌC 2015 – 2016 MÔN: Công nghệ LỚP: 8 Thời gian: 45 phút.

( không kể thời gian chép đề).

ĐỀ BÀI.

Câu 1: (2 điểm).

Thế nào là bản vẽ chi tiết? Bản vẽ chi tiết dùng để làm gì?

Câu 2: (2 điểm).

Hãy nêu tư thế đứng và các thao tác cơ bản khi cưa kim loại?

Câu 3: (2 điểm).

Đĩa xích của xe đạp có 48 răng, đĩa líp có 24 răng.

a. Tính tỉ số truyền i.

b. Cho biết đĩa nào quay nhanh hơn? Vì sao?

Câu 4: (4 điểm).

Thế nào là hình chiếu của vật thể? Hãy vẽ các hình chiếu của vật thể B

sau:

( Vật thể B)

HẾT

ThuVienDeThi.com

Đáp án – Biểu điểm

Nội dung Biểu điểm - Bản vẽ chi tiết bao gồm các hình biểu diễn, các kích

thước và các thông tin cần thiết để xác định chi tiết đó. 1 điểm Câu 1 2 điểm

- Bản vẽ chi tiết dùng để chế tạo và kiểm tra chi tiết máy. 1 điểm

- Yêu cầu người cầm cưa đứng thẳng, thoải mái, khối

lượng cơ thể phân đều lên hai hai chân, vị trí đứng so với

bàn kẹp êtô lệch góc 450 .

+ Cách cầm cưa: Tay phải nắm cán cưa, tay trái nắm đầu

kia của khung cưa.

0,75 điểm

0,25 điểm Câu 2

2 điểm - Thao tác cưa: Kết hợp hai tay và một phần khối lượng cơ

thể để đẩy và kéo cưa. khi đẩy thì ấn lưỡi cưa và đẩy từ từ

để tạo lực cắt, khi kéo cưa về, tay trái không ấn, tay phải

rút cưa về nhanh hơn lúc đẩy, quá trình lặp đi lặp lại như

vậy cho đến khi kết thúc. 1 điểm

Câu 3 2 điểm

a. Tính tỉ số truyền i.

Đĩa xích có số răng Z1 = 48, đĩa líp có số răng Z2 =24

tỉ số truyền: i = Z1 / Z2 =48/24 = 2.

b. Đĩa líp quay nhanh hơn. Vì đĩa líp có số răng ít hơn đĩa

xích.

1 điểm

1 điểm

ThuVienDeThi.com

Câu 4

4 điểm

- Hình nhận được trên mặt phẳng chiếu đó gọi là hình

chiếu của vật thể.

- Vẽ đủ, đúng ba hình chiếu.

- vẽ đúng tỷ lệ

1 điểm

2 điểm

1 điểm
