SỞ GD VÀ ĐÀO TẠO LONG AN TRƯỜNG THCS VÀ THPT MỸ BÌNH

ĐỀ KIỂM TRA LẦN 1 HỌC KỲ I NĂM HỌC 2015 – 2016

MÔN: CÔNG NGHỆ KHỐI: 8 HỆ: THCS Thời gian làm bài: 45 phút. ( Không kể thời gian phát đề.) Câu 1 (5.75 điểm):

a. Tên gọi và vị trí hình chiếu như thế nào trong bản vẽ kĩ thuật? b. Nêu khái niệm bản vẽ kĩ thuật và khái niệm bản vẽ lắp. c. Trình bày nội dung của bản vẽ chi tiết.. Câu 2: (1.25 điểm)

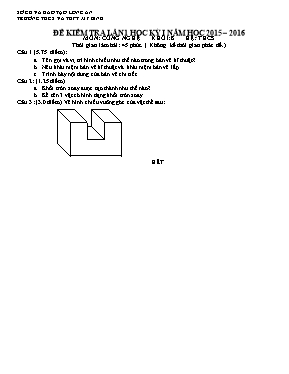

a. Khối tròn xoay được tạo thành như thế nào? b. Kể tên 3 vật có hình dạng khối tròn xoay. Câu 3: (3.0 điểm) Vẽ hình chiếu vuông góc của vật thể sau:

HẾT

ThuVienDeThi.com

SỞ GD VÀ ĐÀO TẠO LONG AN TRƯỜNG THCS VÀ THPT MỸ BÌNH

HƯỚNG DẪN CHẤM KIỂM TRA 45' LẦN 1 HỌC KỲ 1 NĂM HỌC 2015 – 2016

MÔN: CÔNG NGHỆ KHỐI: 8 HỆ: THCS

Câu Nội dung Điểm Câu 1 (5.75điểm)

a. - Tên gọi: hình chiếu đứng, hình chiếu cạnh, hình chiếu bằng. - Vị trí các hình chiếu: hình chiếu bằng ở dưới hình chiếu đứng, hình chiếu cạnh đặt bên phải hình chiieus đứng. b. - Bản vẽ kĩ thuật trình bày các thông tin kĩ thuật dưới dạng các hình vẽ và kí hiệu theo quy tắc thống nhất và thường vẽ theo tỉ lệ. - Bản vẽ lắp diễn tả hình dạng kết cấu của sản phẩm và vị trí tương quan giữa các chi tiết của sản phẩm. c. - Bản vẽ chi tiết bao gồm các hình biểu diễn, các kích thước và yêu cầu kĩ thuật, khung tên.

0.25x3đ 0.5x2đ

0.5x3đ

0.5x2đ

0.5x3đ

Câu 2 (1.25điểm)

a. -Khối tròn xoay được tạo thành khi quay một hình phẳng quanh một đường thẳng cố định của hình. b. Kể tên: bát, đĩa, chai...

0.5đ 0.25x3đ

Câu 3 (3.0 điểm)

Vẽ đúng mỗi hình đạt 1.0 điểm

Giáo viên ra đề: Dương Thanh Tú
