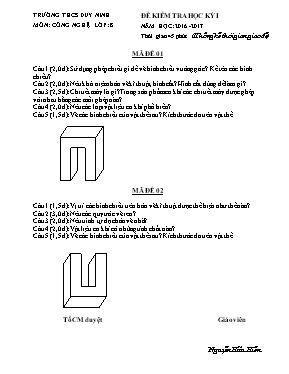

Đề kiểm tra học kỳ I năm học 2016 - 2017 môn Công nghệ lớp 8

TRƯỜNG THCS DUY NINH

MÔN: CÔNG NGHỆ LỚP: 8

ĐỀ KIỂM TRA HỌC KỲ I

NĂM HỌC: 2016 -2017

Thời gian 45 phút (Không kể thời gian giao đề)

MÃ ĐỀ 01

Câu 1 (2,0đ): Sử dụng phép chiếu gì để vẽ hình chiếu vuông góc ? Kể tên các hình chiếu? Câu 2 (2,0đ): Nêu khái niệm bản vẽ kĩ thuật, hình cắt? Hình cắt dùng để làm gì? Câu 3 (2,5đ): Chi tiết máy là gì? Trong sản phẩm cơ khí các chi tiết máy được ghép với nhau bằng các mối ghép nào? Câu 4 (2,0đ): Nêu các loại vật liệu cơ khí phổ biến? Câu 5 (1,5đ): Vẽ các hình chiếu của vật thể sau? Kích thước đo trên vật thể.

MÃ ĐỀ 02

Câu 1 (1,5đ): Vị trí các hình chiếu trên bản vẽ kĩ thuật được thể hiện như thế nào? Câu 2 (3,0đ): Nêu các quy ước vẽ ren? Câu 3 (2,0đ): Nêu trình tự đọc bản vẽ nhà? Câu 4 (2,0đ): Vật liệu cơ khí có những tính chất nào? Câu 5 (1,5đ): Vẽ các hình chiếu của vật thể sau? Kích thước đo trên vật thể.

Tổ CM duyệt Giáo viên

Nguyễn Hữu Hiền

ThuVienDeThi.com

TRƯỜNG THCS DUY NINH HƯỚNG DẪN CHẤM BÀI KIỂM TRA CHẤT LƯỢNG HỌC KÌ I NĂM HỌC: 2016 - 2017

MÔN : CÔNG NGHỆ Lớp: 8

MÃ ĐỀ 01 CÂU NỘI DUNG ĐIỂM

1 2,0 điểm

a. 2,0 điểm

- Phép chiếu vuông góc. - Hình chiếu đứng - Hình chiếu bằng. - Hình chiếu cạnh.

0,5 0,5 0,5 0,5

a 1,0 điểm

- Trình bày các thông tin kỹ thuật của sản phẩm dưới dạng hình vẽ. - Các kí hiệu theo quy tắc thống nhất và thường vẽ theo tỷ lệ.

0,5

0,5 2 2,0 điểm

b 1,0 điểm

- Hình cắt là hình biểu diễn phần vật thể ë sau mặt phẳng cắt. + Hình cắt biểu diễn rõ hơn hình dạng bên trong của vật thể.

0,5

0,5

a 1,0 điểm

- Chi tiết có cấu tạo hoàn chỉnh - Có nhiệm vô nhất định trong máy

0,5 0,5 3 2,5 điểm b 1,5 điểm

- Mối ghép cố định: + Mối ghép tháo được: Ren, then, chốt + Mối ghép không tháo được: Đinh tán, hàn, gò - Mối ghép động: Ghép bằng Ren, then, chốt, đinh tán.

0,5 0,5 0,5

- Vật liệu kim loại: + Kim loại đen: Thép và gang.

0,5 a 1,0 điểm Kim loại màu: Đồng và hợp kim của đồng. Nhôm và hợp kim của nhôm.

0,5

- Vật liệu phi kim loại:

+ Chất dẻo: Chất dẻo nhiệt và chất dẻo nhiệt rắn.

0,5

4 2,0 điểm

b 1,0 điểm

+ Cao su 0,5

5 1,5 điểm

a 1,5 điểm

Mỗi hình chiếu vẽ đúng 0,5đ

ThuVienDeThi.com

TRƯỜNG THCS DUY NINH HƯỚNG DẪN CHẤM BÀI KIỂM TRA CHẤT LƯỢNG HỌC KÌ I NĂM HỌC: 2016 - 2017

MÔN : CÔNG NGHỆ Lớp: 8

MÃ ĐỀ 02

CÂU NỘI DUNG ĐIỂM + Hình chiếu đứng nằm phía trên góc trái của bản vẽ

0,5

1 a + Hình chiếu bằng nằm dưới hình chiếu đứng + Hình chiếu cạnh nằm bên phải hình chiếu đứng.

0,5 0,5 - Đường đỉnh ren, đường giới hạn ren vẽ bằng nét liền đậm. - Vòng tròn đỉnh ren được vẽ đóng kín bằng nét liền đậm

0,5

0,5 a

- Đường chân ren vẽ bằng nét liền mảnh - Vòng tròn chân ren (vẽ bằng 3/4 vòng tròn) bằng nét liền mảnh.

0,5 0,5 2

b - Đường đỉnh ren, đường chân ren vẽ bằng nét đứt. - Đường giới hạn ren được vẽ bằng nét đứt.

0,5 0,5

3 a

- Khung tên - Hình biểu diễn - Kích thước - Các bộ phận.

0,5 0,5 0,5 0,5 + Cơ học: Tính cứng, tính bền, tính dẽo 0,5 + Vật lý: Tính dẫn điện, dẫn nhiệt, khối lượng riêng 0,5 + Hóa học: Tính ăn mòn, tác dụng axit, muối 0,5 4 a

+ Công nghệ: Tính đúc, hàn, rèn dập 0,5

5 1,5 điểm

a 1,5 điểm

Mỗi hình chiếu vẽ đúng 0,5đ
