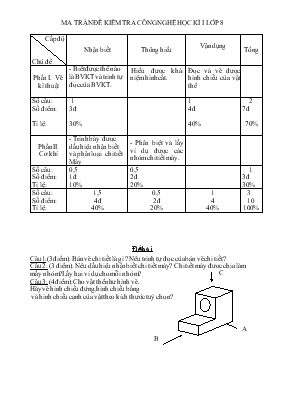

Ma trận đề kiểm tra Công nghệ học kì I lớp 8

MA TRẬN ĐỀ KIỂM TRA CÔNG NGHỆ HỌC KÌ I LỚP 8

Cấp độ

Chủ đề

Nhận biết Thông hiểu Vận dụng Tổng

Phần I. Vẽ kĩ thuật

- Biết được thế nào là BVKT và trình tự đọc của BVKT.

Hiểu được khái niệm hình cắt.

Đọc và vẽ được hình chiếu của vật thể

Số câu: 2 Số điểm: 7đ

Tỉ lệ:

1 3đ

30%

1 4đ

40% 70%

PhầnII.

Cơ khí

- Trình bày được dấu hiệu nhận biết và phân loại chi tiết Máy

- Phân biệt và lấy ví dụ được các nhóm chi tiết máy.

Số câu: 1 Số điểm: 3đ Tỉ lệ:

0,5 1đ 10%

0,5 2đ 20% 30% Số câu: 1,5 0,5 1 3 Số điểm: 4đ 2đ 4 10 Tỉ lệ: 40% 20% 40% 100%

Đề bài

Câu 1:(3điểm): Bản vẽ chi tiết là gì ? Nêu trình tự đọc của bản vẽ chi tiết? Câu 2: (3 điểm): Nêu dấu hiệu nhận biết chi tiết máy? Chi tiết máy được chia làm mấy nhóm? Lấy hai ví dụ cho mỗi nhóm? Câu 3: (4điểm): Cho vật thể như hình vẽ. Hãy vẽ hình chiếu đứng, hình chiếu bằng và hình chiếu cạnh của vật theo kích thước tuỳ chọn?

A

B

C

ThuVienDeThi.com

Đáp án – thang điểm

Câu 1(3điểm)

* Bản vẽ chi tiết là tài liệu kĩ thuật bao gồm hình biểu diễn và các số liệu cần thiết cho việc chế tạo và kiểm tra chi tiết. * Trình tự đoc bản vẽ chi tiết. B1: Đọc khung tên B2: Phân tích hình biểu diễn. B3: Phân tích kích thước. B4: Đọc yêu cầu kĩ thuật. B5: Tổng hợp. Câu 2:( 3 điểm)

- Dấu hiệu để nhận biết chi tiết máy là phần tử có cấu tạo hoàn chỉnh và không thể tháo rời được hơn nữa.

- Chi tiết máy chia làm hai nhóm: chi tiết có công dụng chung và chi tiết có công dụng riêng.

+ Chi tiết có công dụng chung được dùng trong nhiều loại máy khác nhau.Ví dụ: bulông, đai ốc, bánh răng, lò xo...được dùng trong nhiều loại máy khác nhau.

+ Chi tiết có công dụng riêng chỉ dược dùng trong các máy nhất định.Ví dụ: trục khuỷu, kim máy khâu, khung xe đạp...chỉ dược dùng trong các máy nhất định.

Câu 3: (4điểm)

1đ

2đ

1 đ

1đ

0,5đ

0,5đ

- Mỗi hình chiếu đúng cho 1đ - Bố cục cân đối 1 điểm
