Kiểm tra học kì I năm học 2016 - 2017 môn học Công nghệ lớp 8

SỞ GD VÀ ĐT LẠNG SƠN TRƯỜNG PT DTNT THCS

HUYỆN CHI LĂNG

KIỂM TRA HỌC KÌ I

Năm học 2016 - 2017

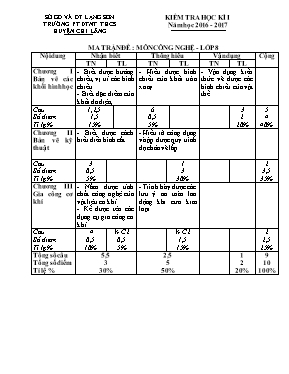

MA TRẬN ĐỀ : MÔN CÔNG NGHỆ - LỚP 8

Nhận biết Thông hiểu Vận dụng Nội dung

TN TL TN TL TN TL

Cộng

Chương I Bản vẽ các khối hình học

- Biết được hướng chiếu, vị trí các hình chiếu. - Biết đặc điểm của khối đa diện,

- Hiểu được hình chiếu của khối tròn xoay.

- Vận dụng kiến thức vẽ được các hình chiếu của vật thể

Câu Số điểm Tỉ lệ %

1,2,5

1,5 15%

6 0,5 5%

3

2 20%

5 4 40% Chương II Bản vẽ kỹ thuật

- Biết được cách biểu diễn hình cắt

- Hiểu rõ công dụng và ập được quy trình đọc bản vẽ lắp.

Câu Số điểm Tỉ lệ %

3 0,5 5%

1

3 30%

2 3,5 35% Chương III Gia công cơ khí

- Nắm được tính chất công nghệ của vật liệu cơ khí. - Kể được tên các dụng cụ gia công cơ khí.

- Trình bày được các lưu ý an toàn lao động khi cưa kim loại.

Câu Số điểm Tỉ lệ %

4 0,5 10%

½ C2

0,5 5%

½ C2

1,5 15%

2 2,5 25% Tổng số câu Tổng số điểm Tỉ lệ %

5,5

3 30%

2,5

5 50%

1 2 20%

9 10 100%

ThuVienDeThi.com

SỞ GD VÀ ĐT LẠNG SƠN TRƯỜNG PT DTNT THCS

HUYỆN CHI LĂNG

KIỂM TRA HỌC KÌ I

Năm học 2016 - 2017

MÔN : CÔNG NGHỆ - LỚP 8 Thời gian : 45 phút – Không kể thời gian giao đề

(Đề gồm 01 trang) PHẦN I. TRẮC NGHIỆM( 3 điểm)

Hãy chọn đáp án đúng cho các câu dưới đây: Câu 1: Hình chiếu đứng có hướng chiếu: A. Từ dưới lên. B. Từ trên xuống. C. Từ trái sang. D. Từ trước tới Câu 2: Hình hộp chữ nhật được bao bởi những hình gì? A. Hình tam giác. B. Hình chữ nhật. C. Hình lục giác. D. Hình bình hành Câu 3: Hình cắt là hình biểu diễn: A. Phần vật thể trên mặt phẳng cắt. B. Phần vật thể trước mặt phẳng cắt C. Phần vật thể sau mặt phẳng cắt. D. Phần vật thể dưới mặt phẳng cắt Câu 4: Tính chất công nghệ của vật liệu cơ khí là: A. Nhiệt độ nóng chảy, tính dẫn nhiệt, tính dẫn điện. B. Tính cứng, tính dẻo, tính mòn. C. Tính chịu axit và muối, tính chống ăn mòn. D. Tính đúc, tính hàn, khả năng gia công cắt gọt. Câu 5: Vị trí hình chiếu bằng nằm ở: A. Bên phải hình chiếu đứng. C. Bên trên hình chiếu đứng. B. Bên dưới hình chiếu đứng. D. Bên trái hình chiếu đứng. Câu 6: Nếu mặt đáy của hình trụ song song với mặt phẳng chiếu cạnh thì hình chiếu đứng và hình chiếu cạnh sẽ có hình dạng là: A. Hình chữ nhật và hình tròn. C. Hình tam giác và hình tròn. B. Đều là các hình tròn. D. Đều là hình chữ nhật. PHẦN II. TỰ LUẬN ( 7 điểm): Câu 1( 3 điểm) : Hãy lập quy trình đọc bản vẽ lắp? Câu 2( 2điểm): Để đảm bảo an toàn khi cưa kim loại ta phải thực hiện các quy định nào? Câu 3(2 điểm): Hãy vẽ các hình chiếu của vật thể sau:

HẾT

(Cán bộ coi thi không giải thích gì thêm)

Họ và tên học sinh :…………………………………………; Lớp ……

SBD: …………………………………………………………………….

Đề chính thức

ThuVienDeThi.com

SỞ GD VÀ ĐT LẠNG SƠN TRƯỜNG PT DTNT THCS

HUYỆN CHI LĂNG

KIỂM TRA HỌC KÌ I

Năm học 2016 - 2017

HƯỚNG DẪN CHẤM MÔN CÔNG NGHỆ - LỚP 8

I. Phần I – TRẮC NGHIỆM : ( 3 điểm): mỗi câu đúng được 0,5 điểm Câu 1 2 3 4 5 6 Kết quả đúng nhất D B C D B A II. Phần II – TỰ LUẬN : ( 7 điểm) Câu Nội dung Điểm

Câu 7 (3điểm)

- Quy trình đọc bản vẽ lắp:

Trình tự đọc Nội dung cần hiểu 1. Khung tên Tên gọi sản phẩm, tỉ lệ bản vẽ 2. Bảng kê Tên gọi chi tiết và số lượng 3. Hình biểu diễn Tên gọi hình chiếu, hình cắt 4. Kích thước Kích thước chung, kích thước lắp giữa các chi tiết, kích thước xác định khoảng cách giữa các chi tiết. 5. Phân tích chi tiết

Vị trí các chi tiết

6. Tổng hợp Trình tự tháo, lắp; Công dụng của sản phẩm

0,5 0,5 0,5 0,5

0,5

0,5

Câu 8

(2 điểm)

- An toàn khi cưa: + Kẹp vật cưa phải đủ chặt. Lưỡi cưa căng vừa phải, không dùng cưa không có tay nắm hoặc tay nắm bị vỡ. + Khi cưa cần gần đứt phải đẩy cưa nhẹ hơn và đỡ vật không để vật rơi vào chân. Không dùng tay gạt mạt cưa hoặc thổi mạt cưa vì mạt cưa dễ bắn vào mắt.

1

1

Câu 9

(2 điểm)

- Vẽ đúng hình chiếu đứng. - Vẽ đúng mỗi hình chiếu bằng. - Vẽ đúng mỗi hình chiếu bằng.

1 0,5 0,5

Tổng điểm 7
