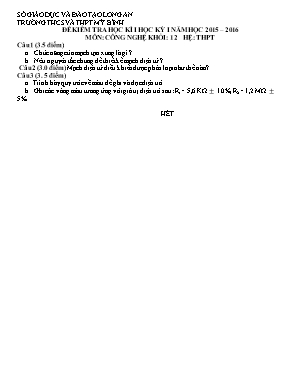

Đề kiểm tra học kì I học kỳ I năm học 2015 2016 môn Công nghệ khối 12

SỞ GIÁO DỤC VÀ ĐÀO TẠO LONG AN TRƯỜNG THCS VÀ THPT MỸ BÌNH

ĐỀ KIỂM TRA HỌC KÌ I HỌC KỲ I NĂM HỌC 2015 – 2016

MÔN: CÔNG NGHỆ KHỐI: 12 HỆ: THPT Câu 1 (3.5 điểm)

a. Chức năng của mạch tạo xung là gì ? b. Nêu nguyên tắc chung để thiết kế mạch điện tử ? Câu 2 (3.0 điểm) Mạch điện tử điều khiển được phân loại như thế nào? Câu 3 (3. 5 điểm)

a. Trình bày quy ước về màu để ghi và đọc điện trở. b. Ghi các vòng màu tương ứng với giá trị điện trở sau: R1= 5,6 KΩ 10%; R2= 1,2 MΩ ± ± 5%

........................................................................HẾT.....................................................................

ThuVienDeThi.com

SỞ GIÁO DỤC VÀ ĐÀO TẠO LONG AN TRƯỜNG THCS VÀ THPT MỸ BÌNH

HƯỚNG DẪN CHẤM ĐỀ KIỂM TRA HỌC KÌ I HỌC KỲ I NĂM HỌC 2015 – 2016

MÔN: CÔNG NGHỆ KHỐI: 12 HỆ: THPT

Giáo viên ra đề:………………………….

Câu Nội dung Điểm

Câu 1 (3.5 điểm)

a. Chức năng của mạch tạo xung: Biến đổi năng lượng của dòng điện một chiều thành năng lượng điện dao động có dạng xung và tần số theo yêu cầu. b. Nguyên tắc chung + Bám sát và đáp ứng yêu cầu thiết kế. + Mạch thiết kế đơn giản, tin cậy. + Thuận tiện khi lắp đặt, vận hành và sửa chữa. + Hoạt động ổn định và chính xác. + Linh kiện có sẵn trên thị trường.

0.5x2đ

0.25x2đ 0.25x2đ 0.25x3đ 0.25x2đ 0.25đ

Câu 2 (3.0 điểm)

Theo công suất : + Công suất lớn. + Công suất nhỏ.

Theo chức năng : + Điều khiển tín hiệu + Điều khiển tốc độ.

Theo mức độ tự động hóa : + Điều khiển cứng bằng mạch điện tử. + Điều khiển có lập trình.

0.5đ 0.25đ 0.25đ

0.5đ 0.25đ 0.25đ

0.5đ 0.25đ 0.25đ

Câu 3 ( 3.5 đ)

a Qui ước về màu để ghi và đọc trị số điện trở :

Đen Nâu đỏ Cam Vàng Xanh lục

Xanh lam Tím Xám trắng

số 0 số 1 số 2

số 3 số 4 số 5 số 6 số 7 số 8 số 9

b.Các vòng màu tương ứng:

- R1= 5,6 KΩ 10% ± Nâu – Đỏ - Xanh lục – Kim nhũ(Nhũ vàng)

- R2= 1,2 MΩ 5% ± Xanh lục – Xanh lam – Đỏ - Ngân nhũ(nhũ bạc)

0.25x10đ

0.5đ

0.5đ

ThuVienDeThi.com

SỞ GD VÀ ĐT LONG AN TRƯỜNG THCS VÀ THPT MỸ BÌNH

ĐỀ KIỂM TRA HỌC KÌ I HỌC KỲ I NĂM HỌC 2015 – 2016

MÔN: CÔNG NGHỆ KHỐI: 12 HỆ: THPT

Giáo viên ra đề:………………………….

Mức độ nhận thức Cộng Nhận biết Thông hiểu Vận dụng Nội dung kiến thức

TL TL TL Bài 8: Mạch khuếch đại – Mạch tạo xung. Bài 9: Thiết kế mạch điện tử đơn giản.

Chức năng của mạch tạo xung Nguyên tắc chung để thiết kế mạch điện tử

Số câu Số điểm

Tỉ lệ

1 3.5 35%

1 3.5 35% Bài 13: Khái niệm về mạch điện tử điều khiển.

Phân loại mạch điện tử điều khiển được phân loại

Số câu Số điểm

Tỉ lệ

1 3.0 30%

1 3.0 30% Bài 3: TH Điện trở - Tụ điện – Cuộn cảm.

-Các vòng màu. -Từ trị số điện trở tìm vòng màu tương ứng Số câu Số điểm

Tỉ lệ

1 3.5 35%

1 3.5 35%

Tổng số câu Tổng số điểm

Tỉ lệ

1 3.5 35%

1 3.0 30%

1 3.5 35%

3 10,0 100%
