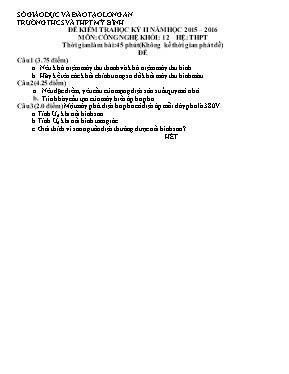

Đề kiểm tra học kỳ II năm học 2015 2016 môn Công nghệ khối 12 - Trường THCS và THPT Mỹ Bình

SỞ GIÁO DỤC VÀ ĐÀO TẠO LONG AN TRƯỜNG THCS VÀ THPT MỸ BÌNH

ĐỀ KIỂM TRA HỌC KỲ II NĂM HỌC 2015 – 2016

MÔN: CÔNG NGHỆ KHỐI: 12 HỆ: THPT Thời gian làm bài: 45 phút (Không kể thời gian phát đề)

ĐỀ Câu 1 (3.75 điểm)

a. Nêu khái niệm máy thu thanh và khái niệm máy thu hình. b. Hãy kể tên các khối chính trong sơ đồ khối máy thu hình màu. Câu 2(4.25 điểm)

a. Nêu đặc điểm, yêu cầu của mạng điện sản suất quy mô nhỏ. b. Trình bày cấu tạo của máy biến áp ba pha. Câu 3(2.0 điểm) Một máy phát điện ba pha có điện áp mỗi dây pha là 380V.

a. Tính Ud khi nối hình sao. b. Tính Ud khi nối hình tam giác. c. Giải thích vì sao nguồn điện thường được nối hình sao? ..........................................................................HẾT.....................................................................

ThuVienDeThi.com

SỞ GIÁO DỤC VÀ ĐÀO TẠO LONG AN TRƯỜNG THCS VÀ THPT MỸ BÌNH

HƯỚNG DẪN CHẤM ĐỀ KIỂM TRA HỌC KỲ II NĂM HỌC 2015 – 2016

MÔN: CÔNG NGHỆ KHỐI: 12 HỆ: THPT

Câu Nội dung Điểm

Câu 1 (3.75 điểm)

a. Khái niệm máy thu thanh: Là thiết bị điện tử thu sóng điện từ do các đài phát thanh phát ra trong không gian, sau đó chọn lọc xử lí, khuếch đại và phát ra âm thanh. Khái niệm máy thu hình: Là thiết bị nhận và tái tạo tín hiệu âm thanh và hình ảnh của đài truyền hình. Âm thanh và hình ảnh được xử lí độc lập trong máy thu hình. b. Tên các khối chính trong sơ đồ khối máy thu hình màu Khối nguồn Khối phục hồi hình ảnh Khối xử lí và điều khiển Khối đồng bộ và tạo xung quét Khối xử lí tín hiệu hình Khối xử lí tín hiệu âm thanh Khối cao tần, trung tần, tách sóng

0.25x4đ

0.25x2đ

0.25x2đ

0.25đ 0.25đ 0.25đ 0.25đ 0.25đ 0.25đ 0.25đ Câu 2 (4.25 điểm)

a. – Đặc điểm: Tải phân bố thường tập trung, dùng máy biến áp riêng hoặc lấy từ đường dây hạ áp, mạng chiếu sáng lấy từ đường dây hạ áp. - Yêu cầu: đảm bảo chất lượng điện năng, đảm bảo tính kinh tế, đảm bảo an toàn. b. Cấu tạo. Gồm: Dây quấn, lõi thép

- Lõi thép: + Gồm ba trụ từ và gông từ để khép kín mạch từ + Lõi thép làm bằng lá thép kĩ thuật điện, hai mặt có sơn cách điện, ghép lại thành hình trụ.

- Dây quấn: + Thường bằng đồng, bọc cách điện, quấn quanh trụ từ, có ba dây quấn sơ cấp, kí hiệu: AX, BY,CZ và ba dây thứ cấp kí hiệu: ax, by, cz.

0.25x3đ

0.25x3đ

0.25x2đ

0.25x2đ 0.25x3đ

0.25x4

ThuVienDeThi.com

Giáo viên ra đề:………………………….

Câu 3 (2.0 điểm)

a. Ud khi nối hình sao là:

Ud= Up= .380 = 380 (V) (Vì Up = 380 (V)) 3 3 3

b. Ud, Up khi nối hình tam giác là: Ud= Up= 380 (V) c. Vì khi nối hình sao tạo ra 2 cấp điện áp khác nhau: Ud= 380 (V), 3 Up = 380 (V) dễ sử dụng , khi nối hình tam giác chỉ tạo ra một cấp điện áp là 380 (V) ( Ud= Up= 380 (V))

0.5đ

0.5đ 0.5x2đ

ThuVienDeThi.com

SỞ GD VÀ ĐT LONG AN TRƯỜNG THCS VÀ THPT MỸ BÌNH

MA TRẬN ĐỀ KIỂM TRA HỌC KỲ II NĂM HỌC 2015– 2016

MÔN: CÔNG NGHỆ KHỐI: 12 HỆ: THPT

Giáo viên ra đề:………………………….

Mức độ nhận thức Cộng Nhận biết Thông hiểu Vận dụng Nội dung kiến thức

TL TL TL Bài 19: Máy thu thanh. Bài 20: Máy thu hình.

Khái niệm máy thu thanh Khái niệm máy thu hình

Số câu Số điểm

Tỉ lệ

1 3.75 37.5%

1 3.75 37.5% Bài 23: Mạch điện xoay chiều ba pha

- Tính các cấp điện áp - Ưu điểm của mạch điện xoay chiều ba pha nối hình sao. Số câu Số điểm

Tỉ lệ

1 2.0 20%

1 2.0 20%

Bài 25: Máy điện xoay chiều ba pha - Máy biến áp xoay chiều ba pha

- Cấu tạo, máy biến áp ba pha. - Đặc điểm và yêu cầu của mạng điện sản xuất quy mô nhỏ Số câu Số điểm

Tỉ lệ

1 4.25 42,5%

1 4.25 42,5%

Tổng số câu Tổng số điểm

Tỉ lệ

1 3.75 37.5%

1 4.25 42,5%

1 2.0 20%

3 10,0 100%

ThuVienDeThi.com
