Bài giảng Vật lí Lớp 10 (Sách Kết nối tri thức) - Bài 6 Thực hành đo tốc độ chuyển động thẳng - Năm học 2022-2023

Khởi động

Làm thế nào đo được tốc độ chuyển động của vật bằng dụng cụ

thí nghiệm thực hành?

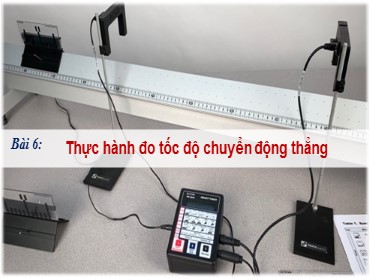

Đồng hồ đo thời gian hiện số Cổng quang điện

DeThi.edu.vn

Để đo tốc độ chuyển động của một vật có thể đo thời gian và

quãng đường chuyển động của vật đó

Cách đo tốc độ trong phòng thí nghiệm

Hãy thảo luận nhóm và trả lời câu hỏi sau: 1. Dùng dụng cụ gì để đo quãng đường và thời gian chuyển động

của vật?

2. Làm thế nào đo được quãng đường đi được của vật trong một

khoảng thời gian hoặc ngược lại?

3. Thiết kế các phương án đo tốc độ và so sánh ưu, nhược điểm

của các phương án đó.

DeThi.edu.vn

Đồng hồ đo thời gian hiện số có thể đo thời gian chính xác đến phần nghìn giây, được điều khiển bằng cổng quang điện

Giới thiệu dụng cụ đo thời gian

1. Đồng hồ đo thời gian hiện số và cổng quang điện

DeThi.edu.vn

Lưu ý

Sử dụng đồng hồ đo thời gian hiện Số MC964:

- THANG ĐO: Chọn thang đo thời gian, với ĐCNN tương ứng là 0,001s hoặc 0,01 s. - MODE: Chọn kiểu làm việc cho máy đo thời gian (1) MODE A: Đo thời gian vật chắn cổng quang điện nối với ổ A (2) MODE B: Đo thời gian vật chắn cổng quang điện nối với ổ B.

DeThi.edu.vn

Lưu ý

Sử dụng đồng hồ đo thời gian hiện Số MC964:

(3) MODE A+ B: Đo tổng của hai khoảng thời gian vật chắn cổng

quang điện nối với ổ A và vật chắn cổng QĐ nối với ổ B.

(4) MODE A ↔B: Đo thời gian vật chuyển động từ cổng QĐ A đến B

(5) MODE T: Đo khoảng thời gian T của từng chu kì dao động.

- Nút RESET: Đặt lại chỉ số của đồng hồ về giá trị 0.000.

DeThi.edu.vn

Câu hỏi

Sử dụng đồng hồ đo thời quang điện để đo tốc độ chuyển động có

ưu điểm, nhược điểm gì?

▪Ưu điểm: chính xác hơn do không phụ thuộc vào người thực hiện. ▪Nhược điểm: Lắp đặt phức tạp, chỉ đo được cho các vật có kích

thước phù hợp để có thể đi qua được cổng quang điện.

DeThi.edu.vn

• Đồng hồ cần rung sử dụng một cần rung đều đặn khoảng 50 lần/s và đánh dấu các chấm trên bằng giấy gắn vào xe chuyển động.

Giới thiệu dụng cụ đo thời gian

2. Thiết bị đo thời gian bằng cần rung (đồng hồ cần rung)

Những chấm mực trên bằng giấy gắn vào xe

Đồng hồ cần rung

Thí nghiệm đo tốc độ bằng đồng

hồ cần lưng

• Đo khoảng cách giữa các dấu chấm xác định được quãng đường đi được của xe trong 0,02s
