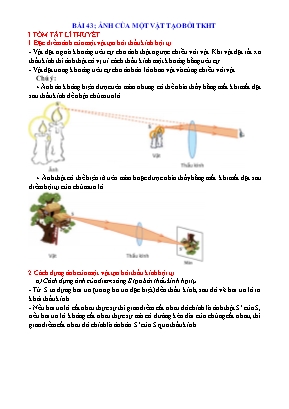

Tài liệu ôn tập môn Vật lý Lớp 9 - Bài 43 Ảnh của một vật tạo bởi thấu kính hội tụ

BÀI 43 ; ẢNH CỦA MỘT VẬT TẠO BỞI TKHT I. TÓM TẮT LÍ THUYẾT 1. Đặc điểm ảnh của một vật tạo bởi thấu kính hội tụ

- Vật đặt ngoài khoảng tiêu cự cho ảnh thật ngược chiều với vật. Khi vật đặt rất xa thấu kính thì ảnh thật có vị trí cách thấu kính một khoảng bằng tiêu cự. - Vật đặt trong khoảng tiêu cự cho ảnh ảo lớn hơn vật và cùng chiều với vật. Chú ý: + Ảnh ảo không hiện được trên màn nhưng có thể nhìn thấy bằng mắt khi mắt đặt sau thấu kính để nhận chùm tia ló.

+ Ảnh thật có thể hiện rõ trên màn hoặc được nhìn thấy bằng mắt khi mắt đặt sau điểm hội tụ của chùm tia ló.

2. Cách dựng ảnh của một vật tạo bởi thấu kính hội tụ

a) Cách dựng ảnh của điểm sáng S tạo bởi thấu kính hội tụ - Từ S ta dựng hai tia (trong ba tia đặc biệt) đến thấu kính, sau đó vẽ hai tia ló ra khỏi thấu kính. - Nếu hai tia ló cắt nhau thực sự thì giao điểm cắt nhau đó chính là ảnh thật S’ của S, nếu hai tia ló không cắt nhau thực sự mà có đường kéo dài của chúng cắt nhau, thì giao điểm cắt nhau đó chính là ảnh ảo S’ của S qua thấu kính.

DeThi.edu.vn

b) Dựng ảnh của vật sáng AB tạo bởi thấu kính hội tụ Muốn dựng ảnh A’B’ của AB qua thấu kính (AB vuông góc với thấu kính, A nằm trên trục chính), chỉ cần dựng ảnh B’ của B bằng hai trong ba tia sáng đặc biệt, sau đó từ B’ hạ vuông góc xuống trục chính ta có ảnh A’ của A.

Chú ý: Khi dựng ảnh, ảnh ảo và đường kéo dài của tia sáng được vẽ bằng nét đứt II. PHƯƠNG PHÁP GIẢI

DeThi.edu.vn

1. Cách xác định vị trí của ảnh khi biết vị trí của vật và tiêu cự hay xác định vị trí của vật khi biết vị trí của ảnh và tiêu cự hay xác định tiêu cự khi biết vị trí của ảnh và vị trí của vật.

Cách 1: Vẽ ảnh của một vật theo phương pháp nêu trên. Sử dụng tính chất của tam giác đồng dạng để suy ra đại lượng cần xác định.

Cách 2: Áp dụng công thức để xác định. Trong đó: vật là vật thật. f là tiêu cự của thấu kính (là khoảng cách từ tiêu điểm đến quang tâm). d là khoảng cách từ vị trí của vật đến thấu kính. d’ là khoảng cách từ vị trí của ảnh đến thấu kính (khi ảnh thật thì d’ > 0, khi ảnh ảo thì d’ < 0). 2. Xác định độ cao của vật hay của ảnh

Cách 1: Áp dụng tính chất của tam giác đồng dạng.

Cách 2: Áp dụng công thức Trong đó: h và h’ là độ cao của vật và của ảnh (khi ảnh thật thì h’ > 0, khi ảnh ảo thì h’ < 0). Câu 1: Vật AB đặt trước thấu kính hội tụ cho ảnh A’B’, ảnh và vật nằm về cùng một phía đối với thấu kính. Ảnh A’B’ A. là ảnh thật, lớn hơn vật. B. là ảnh ảo, nhỏ hơn vật. C. ngược chiều với vật. D. là ảnh ảo, cùng chiều với vật. Câu 2: Ảnh A’B’ của một vật sáng AB đặt vuông góc với trục chính tại A và ở trong khoảng tiêu cự của một thấu kính hội tụ là: A. ảnh ảo ngược chiều vật. B. ảnh ảo cùng chiều vật. C. ảnh thật cùng chiều vật. D. ảnh thật ngược chiều vật. Câu 3: Vật AB đặt trước thấu kính hội tụ cho ảnh A’B’, ảnh và vật nằm về hai phía đối với thấu kính thì ảnh đó là: A. thật, ngược chiều với vật. B. thật, luôn lớn hơn vật. C. ảo, cùng chiều với vật. D. thật, luôn cao bằng vật. Câu 4: Chỉ ra phương án sai. Đặt một cây nến trước một thấu kính hội tụ. A. Ta có thể thu được ảnh của cây nến trên màn ảnh. B. Ảnh của cây nến trên màn ảnh có thể lớn hơn hoặc nhỏ hơn cây nến. C. Ảnh của cây nến trên màn ảnh có thể là ảnh thật hoặc ảnh ảo. D. Ảnh ảo của cây nến luôn luôn lớn hơn cây nến.

DeThi.edu.vn
