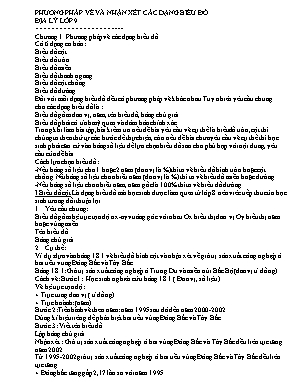

Phương pháp vẽ và nhận xét các dạng biểu đồ môn Địa lý Lớp 9

PHƯƠNG PHÁP VẼ VÀ NHẬN XÉT CÁC DẠNG BIỂU ĐỒ ĐỊA LÝ LỚP 9 ======================= Chương 1. Phương pháp vẽ các dạng biểu đồ Có 6 dạng cơ bản: Biểu đồ cột Biểu đồ tròn Biểu đồ miền Biểu đồ thanh ngang Biểu đồ cột chồng Biểu đồ đường Đối với mỗi dạng biểu đồ đều có phương pháp vẽ khác nhau. Tuy nhiên yêu cầu chung cho các dạng biểu đồ là : Biểu đồ gồm đơn vị, năm, tên biểu đồ, bảng chú giải...... Biểu đồ phải có tính mỹ quan và đảm bảo chính xác. Trong khi làm bài tập, bài kiểm tra nếu đề bài yêu cầu vẽ cụ thể là biểuđồ tròn, cột thì chúng ta theo thứ tự các bước để thực hiện, còn nếu đề bài chưa yêu cầu vẽ cụ thể thì học sinh phải căn cứ vào bảng số liệu để lựa chọn biểu đồ sao cho phù hợp với nội dung, yêu cầu của đề bài. Cách lựa chọn biểu đồ: -Nếu bảng số liệu cho 1 hoặc 2 năm (đơn vị là %)thì ta vẽ biểu đồ hình tròn hoặc cột chồng.Nếu bảng số liệu cho nhiều năm (đơn vị là %) thì ta vẽ biểu đồ miền hoặc đường. -Nếu bảng số liệu cho nhiều năm, năm gốc là 100% thì ta vẽ biểu đồ đường. I.Biểu đồ cột Là dạng biểu đồ mà học sinh được làm quen từ lớp 8 nên viêc tiếp thu của học sinh tương đối thuận lợi 1. Yêu cầu chung: Biểu đồ gồm hệ trục tọa độ ox-oy vuông góc với nhau Ox biểu thị đơn vị Oy biểu thị năm hoặc vùng miền..... Tên biểu đồ Bảng chú giải 2. Cụ thể: Ví dụ: dựa vào bảng 18.1 vẽ biểu đồ hình cột và nhận xét về giá trị sản xuất công nghiệp ở hai tiều vung Đông Bắc và Tây Bắc. Bảng 18.1: Giá trị sản xuất công nghiệp ở Trung Du và miền núi Bắc Bộ(đơn vị tỉ đồng) Cách vẽ: Bước 1: Học sinh nghiên cứu bảng 18.1 ( Đơn vị, số liệu) Vẽ hệ trục tọa độ: + Trục tung đơn vị ( tỉ đồng) + Trục hoành: (năm) Bước 2:Tiếnhành vẽ theo năm: năm 1995 sau đó đến năm 2000 -2002 Dùng kí hiệu riêng để phân biệt hai tiểu vùng Đông Bắc và Tây Bắc Bước 3: Viết tên biểu đồ Lập bảng chú giải Nhận xét : Giá trị sản xuất công nghiệp ở hai vùng Đông Bắc và Tây Bắc đều liên tục tăng năm 2002. Từ 1995 -2002 giá trị sản xuất công nghiệp ở hai tiều vùng Đông Bắc và Tây Bắc đều liên tục tăng + Đông bắc tăng gấp 2,17 lần so với năm 1995

DeThi.edu.vn

+ Tây Bắc tăng gấp 2,3 lần so với năm 1995 Giá trị sản xuất công nghiệp ở tiểu vùng Đông Bắc luôn cao hơn giá trị sản xuất côngnghiệp ở Tây Bắc. + Năm 1995 gấp 19,3 lần + Năm 2000 gấp 19,7 lần + Năm 2002 gấp 20,5 lần 3 /Kết luận: Biều đồ cột là dạng biểu đồ dễ vẽ và dễ hiểu. Thông qua biều đồ cột học sinh có thể nhận xét các đối tượng, yếutố địa lý một cách trực quan nhất, nhận xét và so sánh dễ dàng hơn bảng số liệu. II/ Biều đồ hình tròn. 1/ Yêu cầu chung: Là dạng biểu đồ học sinh ít được làm quen ở lớp 8. Với chương trình cải cách hiện nay yêu cầu đòi hỏi cao hơn so với chương trình cũ. Nhiều bài tập không cho trước bảng tỉ lệ hay cơ cấu % mà yêu cầu học sinh phải tính cơ cấu sau đó mới vẽ. Đối với dạng bài tập nâng cao yêu cầu học sinh phải tính bản tính bán kính của đường tròn cụ thề vì vậy đòi hỏi phải nắm được công thức tính, cách vẽ như thế nào cho chính xác bán kính của đường tròn theo yêu cầu của đề bài. Biều đồ tròn bao gồm: Đường tròn theo bán kính cho trước hoặc lựa trọn Tên biều đồ Năm Bảng chú giải 2 -Cụ thề Dạng 1a: Vẽ biểu đồ theo bảng số liệu cho trước Ví dụ: Cho bảng số liệu: Cơ cấu sử dụng lao động theo ngành kinh tế của nước ta ( đơn vị %) Vẽ biểu đồ tròn thể hiện cơ cấu sử dụng lao động theo ngành kinh tế ở nước ta năm Nhận xét sự thay đổi lao động theo ngành kinh tế ở nước ta? Giải thích sự thay đổi đó? Cách 1: Bước 1: Học sinh nghiên cứu bảng số liệu vẽ hai biểu đồ hình tròn có bán kính khác nhau 2003 có bán kính lớn hơn năm 1989. Bước 2: Tính góc ở tâm. Bước 3: Vẽ từ tia 12 giờ ngành Nông lâm ngư nghiệp trước sau đó đến công nghiệp xây dựng và dịch vụ. Viết tỉ lệ %. Bước 4: Tìm kí hiệu cho các ngành, ghi tên biểu đồ, năm và bảng chú giải. Cách 2: Bước 1: Vẽ hai đường tròn có bán kính khác nhau, vẽ tia 12 giờ. Bước 2: Vẽ các ngành theo thứ tự bảng số liệu bằng cách chia dây cung đường tròn như sau: + Cả dây cung đường tròn tương ứng với 100% + 1/2 cung đường tròn tương ứng với 50% + 1/4 …
