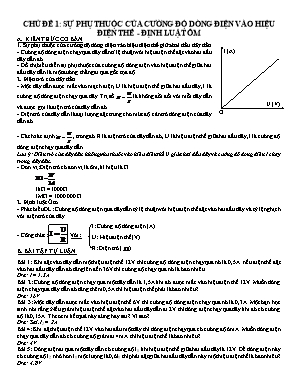

Bài tập Vật lý Lớp 9 - Chủ đề 1 Sự phụ thuộc của cường độ dòng điện vào hiệu điện thế - Định luật Ôm

CHỦ ĐỀ 1: SỰ PHỤ THUỘC CỦA CƯỜNG ĐỘ DÒNG ĐIỆN VÀO HIỆU ĐIỆN THẾ - ĐỊNH LUẬT ÔM A. KIẾN THỨC CƠ BẢN 1. Sự phụ thuộc của cường độ dòng điện vào hiệu điện thế giữa hai đầu dây dẫn - Cường độ dòng điện chạy qua dây dẫn tỉ lệ thuận với hiệu điện thế đặt vào hai đầu dây dẫn đó. - Đồ thị biểu diễn sự phụ thuộc của cường độ dòng điện vào hiệu điện thế giữa hai đầu dây dẫn là một đường thẳng đi qua gốc tọa độ 2. Điện trở của dây dẫn - Một dây dẫn được mắc vào mạch điện, U là hiệu điện thế giữa hai đầu dây, I là

cường độ dòng điện chạy qua dây. Trị số là không đổi đối với mỗi dây dẫn

và được gọi là điện trở của dây dẫn đó. - Điện trở của dây dẫn là đại lượng đặc trưng cho mức độ cản trở dòng điện của dây dẫn đó.

- Cách xác định: , trong đó R là điện trở của dây dẫn đó, U là hiệu điện thế giữa hai đầu dây, I là cường độ

dòng điện chạy qua dây dẫn. Lưu ý: Điện trở của dây dẫn không phụ thuộc vào hiệu điện thế U giữa hai đầu dây và cường độ dòng điện I chạy trong dây dẫn. - Đơn vị: Điện trở có đơn vị là ôm, kí hiệu là Ω.

1kΩ = 1000Ω 1MΩ = 1000 000 Ω. 2. Định luật Ôm - Phát biểu ĐL: Cường độ dòng điện qua dây dẫn tỷ lệ thuận với hiệu điện thế đặt vào hai đầu dây và tỷ lệ nghịch với điện trở của dây.

- Công thức: Với:

B. BÀI TẬP TỰ LUẬN

Bài 1: Khi đặt vào dây dẫn một hiệu điện thế 12V thì cường độ dòng điện chạy qua nó là 0,5A. nếu điện thế đặt vào hai đầu dây dẫn đó tăng lên đến 36V thì cường độ chạy qua nó là bao nhiêu. Đ/a: I = 1,5A Bài 2: Cường độ dòng điện chạy qua một dây dẫn là 1,5A khi đó được mắc vào hiệu điện thế 12V. Muốn dòng điện chạy qua dây dẫn đó tăng thêm 0,5A thì hiệu điện thế phải là bao nhiêu? Đ/a: 16V Bài 3: Một dây dẫn được mắc vào hiệu điện thế 6V thì cường độ dòng điện chạy qua nó là 0,3A. Một bạn học sinh nói rằng: Nếu giảm hiệu điện thế đặt vào hai đầu dây dẫn đi 2V thì dòng điện chạy qua dây khi đó có cường độ là 0,15A. Theo em kết quả này đúng hay sai? Vì sao? Đ/a: Sai, I2 = 2A Bài 4: Khi đặt hiệu điện thế 12V vào hai đầu một dây thì dòng điện chạy qua có cường độ 6mA. Muốn dòng điện chạy qua dây dẫn đó có cường độ giảm đi 4mA thì hiệu điện thế là bao nhiêu? Đ/a: 4V Bài 5: Dòng điện đi qua một dây dẫn có cường độ I1 khi hiệu điện thế giữa hai đầu dây là 12V. Để dòng điện này có cường độ I2 nhỏ hơn I1 một lượng là 0,6I1 thì phải đặt giữa hai đầu dây dẫn này một hiệu điện thế là bao nhiêu? Đ/a: 4,8V

U R I 

U R I 

1 1 1

V

A 

R U I 

I: Cường độ dòng điện (A)

U: Hiệu điện thế (V)

R: Điện trở ( ) 

I (A)

U (V) O

DeThi.edu.vn

Bài 6: Ta biết rằng để tăng tác dụng của dòng điện, ví dụ như để đèn sáng hơn thì phải tăng cường độ dòng điện chạy qua bóng đèn đó. Thế nhưng trên thực tế thì người ta lại tăng hiệu điện thế đặt vào hai đầu bóng đèn. Hãy giải thích tại sao. Đ/a: Bài 7: Cường độ dòng điện đi qua một dây dẫn là I1 khi hiệu điện thế đặt vào hai đầu dây dẫn là U1 = 7,2 V. Dòng điện đi qua dây dẫn này sẽ có cường độ I2 lớn gấp I1 là bao nhiêu lần nếu hiệu điện thế giữa hai đầu của nó tăng thêm 10,8 V? Đ/a: 2,5 lần Bài 8: Khi đặt một hiệu điện thế 10 V giữa hai đầu một dây dẫn thì dòng điện đi qua nó có cường độ là 1,25A. Hỏi phải giảm hiệu điện thế giữa hai đầu dây này đi một lượng bao nhiêu để dòng điện này đi qua dây chỉ còn là 0,75 A? Đ/a: 4V Bài 9: Hình vẽ bên là đồ thị biểu diễn mối quan hệ I và U. a. Hãy nhận xét xem đây có phải là đường thẳng đi qua gốc tọa độ không? b. Hãy xác định giá trị cường độ dòng điện khi hiệu điện thế là 5V. Đ/a: 1,25A Bài 10: Một học sinh trong quá trình làm thí nghiệm đo cường độ dòng điện qua một vật dẫn đã bỏ sót không ghi một vài giá trị còn thiếu vòa bảng kết quả. Em hãy điền những giá trị còn thiếu vào bảng (giả sử phép đo có sai số không đáng kể). Bài 11: Cho điện trở R = 24Ω. a. Khi mắc điện trở này vào hiệu điện thế 12V thì dòng điện chạy qua nó có cường độ là bao nhiêu? b. Muốn cường độ dòng điện qua điện trở tăng thêm 0,25A thì hiệu điện thế đặt vào hai đầu dây dẫn phải là bao nhiêu? Đ/a: 0,5A; 18V Bài 12: Trên hình vẽ bên đồ thị biểu diễn sự phụ …
