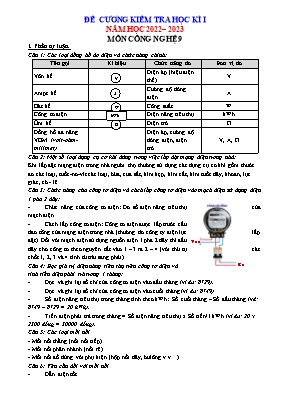

ĐỀ CƯƠNG KIỂM TRA HỌC KÌ I

NĂM HỌC 2022– 2023

MÔN CÔNG NGHỆ 9 I. Phần tự luận. Câu 1: Các loại đồng hồ đo điện và chức năng chính:

Tên gọi Kí hiệu Chức năng đo Đơn vị đo

Vôn kế Điện áp (hiệu điện thế) V

Ampe kế Cường độ dòng điện A

Oát kế Công suất W Công tơ điện Điện năng tiêu thụ kWh Ôm kế Điện trở Ω Đồng hồ đa năng VOM (volt-ohm- milimet)

Điện áp, cường độ dòng điện, điện trở…

V, A, Ω

Câu 2: Một số loại dụng cụ cơ khí dùng trong việc lắp đặt mạng điện trong nhà: Khi lắp đặt mạng điện trong nhà người thợ thường sử dụng các dụng cụ cơ khí gồm thước đo các loại, tuốc-nơ-vít các loại, búa, cưa sắt, kìm kẹp, kìm cắt, kìm tuốt dây, khoan, lục giác, cờ - lê… Câu 3: Chức năng của công tơ điện và cách lắp công tơ điện vào mạch điện sử dụng điện 1 pha 2 dây: - Chức năng của công tơ điện: Đo số điện năng tiêu thụ của mạch điện. - Cách lắp công tơ điện: Công tơ điện được lắp trước cầu dao tổng của mạng điện trong nhà (thường do công ty điện lực lắp đặt). Đối với mạch điện sử dụng nguồn điện 1 pha 2 dây thì đấu dây cho công tơ theo nguyên tắc vào 1 – 3 ra 2 – 4 (với thứ tự các chốt 1, 2, 3 và 4 tính từ trái sang phải). Câu 4: Đọc giá trị điện năng tiêu thụ trên công tơ điện và tính tiền điện phải trả trong 1 tháng: - Đọc và ghi lại số chỉ của công tơ điện vào đầu tháng (ví dụ: 8729). - Đọc và ghi lại số chỉ của công tơ điện vào cuối tháng (ví dụ: 8749). - Số điện năng tiêu thụ trong tháng tính theo kWh: Số cuối tháng – Số đầu tháng (vd: 8749 – 8729 = 20 kWh). - Tiền điện phải trả trong tháng = Số điện năng tiêu thụ x Số tiền/1 kWh (ví dụ: 20 x 2500 đồng = 50000 đồng). Câu 5: Các loại mối nối - Mối nối thẳng (nối nối tiếp). - Mối nối phân nhánh (nối rẽ). - Mối nối đồ dùng với phụ kiện (hộp nối dây, bulông v.v…) Câu 6: Yêu cầu đối với mối nối - Dẫn điện tốt

V

A

W

Ω

kWh

Vào

Ra

DeThi.edu.vn

- Độ bền cơ học cao - An toàn điện - Đảm bảo về mặt kĩ thuật Câu 7: Quy trình chung của nối dây dẫn điện?

Do chương trình giảm tải phần hàn mối nối(không dạy hàn) nên qui trình trên linh hoạt điều chỉnh không có bước hàn mối nối Câu 8: Bảng điện chính, bảng điện nhánh có nhiệm vụ gì? - Bảng điện chính: có nhiệm vụ cung cấp điện cho toàn bộ hệ thống điện trong nhà. Trên bảng điện chính có lắp cầu dao, cầu chì. - Bảng điện nhánh: có nhiệm vụ cung cấp điện tới đồ dùng điện (trên đó thường lắp công tắc hoặc áp-tô-mat, ổ cấm điện, hộp số quạt … Câu 9: Các bước vẽ sơ đồ lắp đặt mạch điện Bước 1. Vẽ đường dây nguồn Bước 2. Xác định vị trí để bảng điện, bóng đèn Bước 3. Xác định vị trí các thiết bị điện trên bảng điện Bước 4. Vẽ nối đường dây dẫn điện theo sơ đồ nguyên lí Câu 10: Quy trình thực hành lắp mạch điện bảng điện

Câu 11: Vẽ sơ đồ lắp đặt mạch điện, bảng điện (một cầu chì, một công tắc, một ổ cắm thông dụng).

Câu 12: Quy trình thực hành lắp mạch điện đèn ống huỳnh quang.

II.Phần trắc nghiệm. Câu 1: Có mấy loại mối nối dây dẫn điện? A. 2 B. 3 C. 4 D. 5 Câu 2: Khi thực hiện nối dây dẫn điện, cần thực hiện mấy yêu cầu về mối nối? A. 3 B. 4 C. 5 D. 6 Câu 3: Quy trình chung nối dây dẫn điện gồm mấy bước? A. 3 B. 4 C. 5 D. 6 Câu 4: Hãy cho biết V là kí hiệu của đồng hồ đo điện nào? A. Vôn kế B. Công tơ điện C. Oát kế D. Đáp án khác

Bóc vỏ cách điện Làm sạch Nối dây

Kiểm tra mối nối

Cách điện mối nối

Vạch dấu Khoan lỗ bảng điện

Nối dây TBĐ của

Lắp TBĐ vào BĐ Kiểm tra

Vạch dấu Khoan lỗ Nối dây bộ đèn Lắp TBĐ của BĐ

Kiểm tra

Nối dây mạch điện
