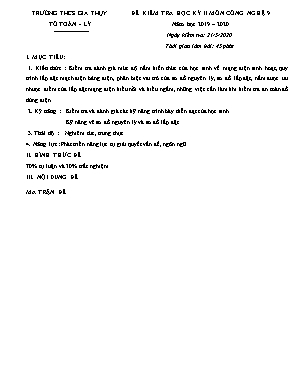

Đề kiểm tra học kỳ II môn Công nghệ 9 - Năm học 2019-2020

TRƯỜNG THCS GIA THỤY

TỔ TOÁN - LÝ

ĐỀ KIỂM TRA HỌC KỲ II MÔN CÔNG NGHỆ 9

Năm học 2019 – 2020

Ngày kiểm tra: 21/5/2020

Thời gian làm bài: 45 phút

I. MỤC TIÊU:

1. Kiến thức : Kiểm tra đánh giá mức độ nắm kiến thức của học sinh về mạng điện sinh hoạt, quy

trình lắp đặt mạch điện bảng điện, phân biệt vai trò của sơ đồ nguyên lý, sơ đồ lắp đặt, nắm được ưu

nhược điểm của lắp đặt mạng điện kiểu nổi và kiểu ngầm, những việc cần làm khi kiểm tra an toàn đồ

dùng điện

2. Kỹ năng : Kiểm tra và đánh giá các kỹ năng trình bày diễn đạt của học sinh.

Kỹ năng vẽ sơ đồ nguyên lý và sơ đồ lắp đặt.

3. Thái độ : Nghiêm túc, trung thực.

4. Năng lực: Phát triển năng lực tự giải quyết vấn đề, ngôn ngữ.

II. HÌNH THỨC ĐỀ

70% tự luận và 30% trắc nghiệm

III. NỘI DUNG ĐỀ

MA TRẬN ĐỀ

DeThi.edu.vn

MA TRẬN ĐỀ KIỂM TRA HỌC KỲ II CÔNG NGHỆ 9

Năm học 2019 – 2020

Chủ đề Cấp độ nhận biết Tổng

Nhận biết Thông hiểu Vận dụng

TN TL TN TL TN TL

Vận dụng cao

Sơ đồ nguyên lý và sơ đồ lắp đặt

Biết phân loại dây

dẫn điện, công dụng

và kí hiệu các loại

đồng hồ điện, các

vật liệu cách điện.

Hiểu được cấu

tạo dây cáp, dây

dẫn điện.

Số câu hỏi

Số điểm

4

2đ

1

2đ

5

4đ

Nối dây dẫn điện

Biết quy trình nối dây dẫn điện, yêu cầu mối nối

Số câu hỏi

Số điểm

2

1đ

2

1đ

Lắp đặt mạch điện

Hiểu được quy trình lắp đặt mạch điện

Vẽ được sơ đồ lắp đặt mạch điện bảng điện và mạch điện đèn ống huỳnh quang

Vận dụng kiến thức về mạch điện để giải thích được vì sao phải lắp cầu chì vào dây pha

Số câu hỏi

Số điểm

1

1đ

1

3

1

1đ

3

5đ

TỔNG

6

3đ

2

3đ

2

4đ

10

10đ

Tỷ lệ 30% 30% 40% 100%

DeThi.edu.vn

TRƯỜNG THCS GIA THỤY

TỔ TOÁN - LÝ

ĐỀ KIỂM TRA HỌC KỲ II MÔN CÔNG NGHỆ 9

Năm học 2019 – 2020

Ngày kiểm tra: 21/5/2020

Thời gian làm bài: 45 phút

I. TRẮC NGHIỆM (3 ĐIỂM): Ghi lại ra bài làm chữ cái đứng trước phương án trả lời đúng. Câu 1: Nội dung nào sau đây KHÔNG phải yêu cầu của phương pháp lắp đặt dây dẫn kiểu ngầm? A. Dễ sửa chữa. C. Phải phù hợp với kết cấu kiến trúc của công trình. B. Phù hợp với môi trường xung quanh. D. Phù hợp với yêu cầu sử dụng. Câu 2: Dây dẫn điện trong nhà không được dùng dây dẫn trần vì: A. Để đảm bảo an toàn điện C. Không đạt yêu cầu về mỹ thuật. B. Không thuận tiện khi sử dụng D. Dây dẫn trần không bền bằng dây dẫn có vỏ bọc Câu 3: Sơ đồ nguyên lý cho ta biết: A. Cách nối dây tới các thiết bị điện khi lắp đặt C. Cách bố trí các thiết bị trên bảng điện. B. Lượng dây dẫn cần chuẩn bị. D. Số lượng các phần tử có trong mạch điện. Câu 4: Trước khi vẽ sơ đồ lắp đặt KHÔNG cần xác định yếu tố nào sau đây? A. Mục đích sử dụng, vị trí lắp đặt bảng điện. C. Phương pháp lắp đặt dây dẫn: lắp đặt nổi hay ngầm B. Chủng loại các thiết bị của mạch điện. D. Vị trí, cách lắp đặt các phần tử của mạch điện . Câu 5: Trong mạch điện 1 công tắc 3 cực điều khiển 2 đèn, cầu chì được mắc như sau: A.Mắc nối tiếp phía sau các thiết bị cần bảo vệ. C. Mắc trên dây pha. B. Mắc song song với các thiết bị cần bảo vệ. D. Mắc trên dây trung tính. Câu 6: Mạch điện cầu thang là tên gọi của mạch điện: A. Đèn huỳnh quang C. Hai công tắc hai cực điều khiển một đèn. B. Hai công tắc ba cực điều khiển một đèn. D. Một công tắc ba cực điều khiển hai đèn. II. TỰ LUẬN (7 ĐIỂM)

Bài 1 (2 điểm): So sánh ưu nhược điểm của các phương pháp lắp đặt dây dẫn kiểu nổi và dây dẫn kiểu ngầm của mạng điện trong nhà?

Bài 2 (2 điểm): Trình bày nội dung kiểm tra ổ cắm phích cắm của mạng điện trong nhà?

Bài 3 (3 điểm): a. (2,5điểm) Vẽ sơ đồ lắp đặt mạch điện gồm: 1 cầu chì, 1 công tắc 2 cực, 1 công tắc 3 cực điều khiển 2 bóng đèn sợi đốt. b. (0,5điểm) Vẽ sơ đồ lắp đặt mạch điện sau: mạch gồm 1 cầu chì, 1 ổ cắm, 1 công tắc điều khiển 2 đèn 220V (tùy chọn công tắc hai cực hoặc ba cực).

-------------------------------------- HẾT -------------------------------------

ĐỀ 1

DeThi.edu.vn
