Đề kiểm tra cuối học kỳ II môn Công nghệ Lớp 9 - Năm học 2020-2021

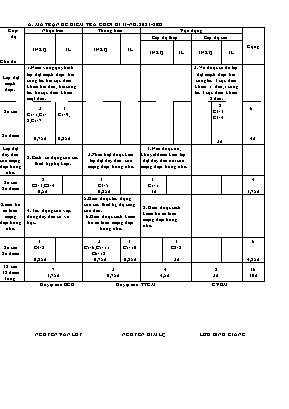

A. MA TRẬN ĐỀ KIÊM TRA CUỐI KÌ II-NH:2021-2022

Nhận biết Thông hiểu Vận dụng Cấp độ thấp Cấp độ cao Cấp

độ

Chủ đề

TNKQ TL TNKQ TL TNKQ TL TNKQ TL

Cộng

Lắp đặt mạch điện.

1.Nắm vững quy trình lắp đặt mạch điện: hai công tắc hai cực điều khiển hai đèn, hai công tắc ba cực điều khiển một đèn.

3. Vẽ được sơ đồ lắp đặt mạch điện hai công tắc 3 cực điều khiển 1 đèn,1 công tắc 3 cực điều khiển 2 đèn.

Số câu

Số điểm

3 C1-1;C1- 2;C1-7

0,75đ

1 C1-9;

0,25 đ

2 C3-3 C3-4

3đ

6

4đ

Lắp đặt dây dẫn của mạng điện trong nhà.

2. Cách sử dụng của các thiết bị phụ kiện.

3.Phân biệt được kiểu lắp đặt dây dẫn của mạng điện trong nhà.

1. Nêu được ưu, khuyết điểm kiểu lắp đặt dây dẫn nổi của mạng điện trong nhà.

Số câu Số điểm

2 C2-3;C2-4

0,5đ

1 C3-5 0,25đ

1 C1-1 1đ

4

1,75đ

Kiểm tra an toàn mạng điện trong nhà.

4. Tác dụng của việc dùng dây dẫn có vỏ bọc.

5.Hiểu được tác dụng của các thiết bị, độ sáng của đèn.

6.Hiểu được cách kiểm tra an toàn mạng điện trong nhà.

2. Hiểu được cách kiểm tra an toàn mạng điện trong nhà.

Số câu Số điểm

1 C4-8

0,25đ

3 C5-6,C5-11 C6-12 0,75đ

1 C5-10

0,25đ

1 C2-2

3đ

6

4,25đ TS câu TS điểm

Tổng:

7 1,75đ

3 0,75đ

4 4,5đ

2 3đ

16 10đ

Duyệt của BGH Duyệt của TTCM GVBM

NGUYỄN VĂN LŨY NGUYỄN KIM LẸ LƯU BÌNH GIANG

DeThi.edu.vn

ĐÁP ÁN:

I. TRẮC NGHIỆM : (3 điểm) Mỗi câu 0,25 điểm

1 2 3 4 5 6 7 8 9 10 11 12 D D A C A B A A C A C B II/Tự luận: 7 điểm Câu 1:Ưu, nhược điểm của phương pháp lắp đặt mạch điện kiểu nổi: Ưu điểm:- Dễ lắp đặt.Dễ sửa chữa. (0,25đ ) - Tránh được tác hại của môi trường đến dây dẫn điện. (0,25đ ) Nhược điểm:- Khó đảm bảo yêu cầu về mỹ thuật . (0,5đ ) Câu 2: Cách kiểm tra các đồ dùng điện.

- Kiểm tra phần cách điện đồ dùng điện: các bộ phận cách điện bằng cao su, chất dẻo, thủy tinh phải nguyên vẹn, không sứt vỡ. Chi tiết nào vỡ cần phải thay ngay. (1đ)

- Dây dẫn điện không bị hở cách điện,không rạn nứt. Kiểm tra kĩ các chỗ nối vào phích cắm và chỗ nối vào đồ dùng điện; nếu bị gãy, có vết rạn nứt thì khi vặn xoắn dễ gây ngắn mạch hoặc chạm điện ra vỏ. (1đ )

- Phải kiểm tra định kì các đồ dùng điện, các đồ dùng điện bị hư hỏng cần được sửa chữa ngay. Chỉ khi nào những đồ dùng đó đảm bảo các yêu cầu về an toàn điện mới được đưa vào sử dụng. (1 đ ) Câu 3: Sơ đồ lắp đặt mạch điện :Một công tắc ba cực điều khiển hai đèn. ( 1,5 đ )

Câu 4: Sơ đồ lắp đặt mạch điện :Hai công tắc ba cực điều khiển một đèn. (1,5)

DeThi.edu.vn

PGD&ĐT DẦU TIẾNG KIỂM TRA CUỐI KỲ II-NH:2021-2022 TR.THCS MINH TÂN MÔN:CÔNG NGHỆ – LỚP:9 Họ & tên: Thời gian: 60 phút Lớp: Ng kt: /4/2022

I. TRẮC NGHIỆM: (3 điểm).

Chọn đáp án em cho là đúng: Câu 1: Công tắc ba cực gồm các¸cực sau:

A. Hai cực động, một cực tĩnh. C. Hai cực tĩnh, một cực động. B. Một cực tĩnh, một cực động. D. Hai cực động, hai cực tĩnh. Câu 2: Vẽ sơ đồ lắp đặt mạch điện được tiến hành theo mấy bước? A. 3 bước B. 4 bước C. 5 bước D. 6 bước Câu 3: Ống nào dưới đây được sử dụng để nối phân nhánh dây dẫn mà không sử dụng mối nối rẽ? A. Ống nối L. B. Ống nối thẳng. C. Kẹp ống. D. Ống nối T. Câu 4: Ống nối L được dùng để: A. Nối 2 ống vuông gốc với nhau. B. Phân nhánh dây dẫn nhưng không dùng để nối rẽ. C. Nối thẳng 2 ống luồn dây với nhau. D. Cố định ống luồn dây dẫn trện tường. Câu 5: Đối với lắp đặt mạng điện kiểu ngầm thì dây dẫn được đặt ở:

A. Trên trần nhà. B. Cột nhà. C. Dầm xà. D. Trong các rãnh của tường. Câu 6: Thiết bị nào được lắp trên bảng điện để bảo vệ mạch điện và đồ dùng điện? A. Công tắc. B. Cầu dao C. Ổ cắm D. Cầu chì. Câu 7: Mạch điện cầu thang là tên gọi của mạch điện: A. Đèn huỳnh quang B. Hai công tắc hai cực điều khiển hai đèn C. Hai công tắc ba cực điều khiển một đèn. D. Một công tắc ba cực điều khiển một đèn. Câu 8: Dây dẫn điện trong nhà không được dùng dây dẫn trần vì: A. Để đảm bảo an toàn điện . B. Không thuận tiện khi sử dụng C. Không đạt yêu cầu về mỹ thuật D. Dây dẫn trần không bền bằng dây dẫn có vỏ bọc Câu 9: Khi mắc mạch điện cầu thang có thể dùng: A. 2 công tắc 2 cực. C. 2 công tắc 3 cực. B. …
