Bài kiểm tra giữa kỳ 1 môn Công nghệ 8 - Năm học 2020-2021

PHÒNG GD&ĐT HUYỆN KRONG NĂNG TRƯỜNG THCS PHÚ XUÂN Họ và tên HS:……………….…….. Lớp:…..

BÀI KIỂM TRA GIỮA KỲ I NĂM HỌC 2020-2021 Môn: CÔNG NGHỆ 8 (Thời gian: 45 phút)

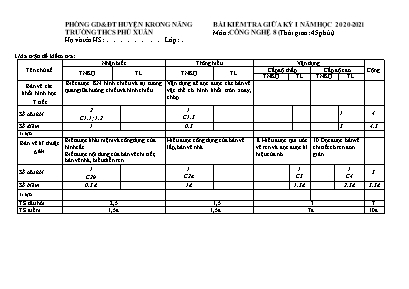

I.Ma trận đề kiểm tra:

Nhận biết Thông hiểu Vận dụng Cấp độ thấp Cấp độ cao Tên chủ đề TNKQ TL TNKQ TL TNKQ TL TNKQ TL

Cộng

Bản vẽ các khối hình học

7 tiết

Biết được KN hình chiếu và sự tương quan giữa hướng chiếu và hình chiếu

Vận dụng để đọc được các bản vẽ vật thể có hình khối tròn xoay, chóp.

Số câu hỏi 2 C1.1; 1.2

1 C1.3 1 4

Số điểm 1 0.5 3 4,5

Tỉ lệ%

Bản vẽ kĩ thuật

6 tiết

Biết được khái niệm và công dụng của hình cắt Biết được nội dung của bản vẽ chi tiết, bản vẽ nhà, biểu diễn ren

Hiểu được công dụng của bản vẽ lắp, bản vẽ nhà.

8.Hiểu được qui ước vẽ ren và đọc được kí hiệu của nó.

10.Đọc được bản vẽ chi tiết có ren đơn giản.

Số câu hỏi 1 C2b

1 C2a

1 C3

1 C4 3

Số ðiểm 0,5 đ 1đ 1,5đ 2,5đ 5,5đ

Tỉ lệ%

TS câu hỏi 2,5 1,5 3 7 TS điểm 1,5đ 1,5đ 7đ 10đ

DeThi.edu.vn

PHÒNG GD&ĐT HUYỆN KRONGNANG TRƯỜNG THCS PHÚ XUÂN Họ và tên HS:……………….…….. Lớp:…..

BÀI KIỂM TRA GIỮA KỲ I NĂM HỌC 2020-2021 Môn: CÔNG NGHỆ 8 (Thời gian: 45 phút)

I/PHẦN TRẮC NGHIỆM (3 điểm): Câu 1(1,5 điểm): Khoanh tròn chữ cái trước câu trả lời đúng:

1. Hình chiếu đứng của một vật thể có hướng chiếu: A. Từ trước tới B. Từ trên xuống C. Từ dưới lên D. Từ trái sang 2. Hình chiếu đứng của hình chóp đều là: A. Hình chữ nhật B. Hình vuông C. Hình tam giác cân D. Hình tròn 3. Đường đỉnh ren của ren ngoài được: A. Vẽ bằng nét liền nhạt B. Vẽ hở bằng nét liền nhạt C. Vẽ bằng nét liền đậm D. Vẽ hở bằng nét liền đậm Câu 2: (1,5 điểm) Điền cụm từ ở trong khung vào các chỗ trống trong các câu sau đây cho đúng với nội dung.

a, Các bản vẽ liên quan đến thiết kế và chế tạo các máy và thiết bị gọi là(1)..................................... , các bản vẽ liên quan đến thiết kế và thi công các công trình kiến trúc, xây dựng gọi là(2)............................................... b, Hình cắt dùng để biểu diễn rõ hơn hình dạng (3).........................................của vật thể. II/ PHẦN TỰ LUẬN (7 điểm) Câu 1 (1,5 điểm) Trình bày quy ước vẽ ren trục? Câu 2 (2,5 đ) Đọc bản vẽ sau:

Câu 3:(3đ) Hãy vẽ các hình chiếu đứng, hình chiếu bằng, hình chiếu cạnh của vật thể sau (theo tỉ lệ 1:1 với kích thước cho trên hình vẽ):

Bản vẽ cơ khí, bản vẽ chi tiết, bản vẽ xây dựng, bản vẽ kĩ thuật, bên trên, bên dưới, bên phải , bên trái, bên trong, bên ngoài.

1cm

1cm

1cm

4cm

4cm

4cm

DeThi.edu.vn

ĐÁP ÁN - BIỂU ĐIỂM I/PHẦN TRẮC NGHIỆM Câu 1: Mỗi ý đúng được 0,5 điểm

1.A 2.C 3.C Câu 2: Mỗi ý đúng được 0,5 điểm

1 Bản vẽ cơ khí 2 Bản vẽ xây dựng 3 Bên trong II/ PHẦN TỰ LUẬN Câu 1: Mỗi ý đúng được 0,75 điểm: - Đường đỉnh ren và đường giới hạn ren vẽ bằng nét liền đậm.

- Đường chân ren vẽ bằng nét liền mảnh và vòng tròn chân ren chỉ vẽ 3

4 vßng.

Câu 4: Mỗi ý đúng được 0,5 điểm

Câu 3: Vẽ đúng mỗi hình chiếu , đúng kích thước cho 1điểm

- Vẽ đúng hình chiếu đứng (1đ) - sai kích thước trừ 0,5đ - Vẽ đúng hình chiếu bằng (1đ) - sai kích thước trừ 0,5đ - Vẽ đúng hình chiếu cạnh (1đ) - sai kích thước trừ 0,5đ Các hình chiếu đứng, hình chiếu bằng, hình chiếu cạnh vẽ đúng như dưới đây:
