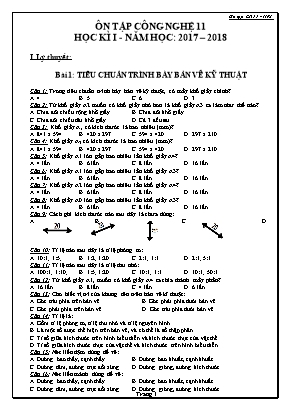

Ôn tập học kỳ 1 môn Công nghệ Lớp 1 1- Năm học 2017-2018

Trang 1

Ôn tập CN11 - HKI ÔN TẬP CÔNG NGHỆ 11 HỌC KÌ I - NĂM HỌC: 2017 – 2018

I. Lý thuyết:

Bài 1: TIÊU CHUẨN TRÌNH BÀY BẢN VẼ KỸ THUẬT

Câu 1: Trong tiêu chuẩn trình bày bản vẽ kỹ thuật, có mấy khổ giấy chính? A. 4. B. 5. C. 6. D. 3. Câu 2: Từ khổ giấy A2 muốn có khổ giấy nhỏ hơn là khổ giấy A3 ta làm như thế nào? A. Chia đôi chiều rộng khổ giấy. B. Chia đôi khổ giấy. C. Chia đôi chiều dài khổ giấy. D. Cả 3 đều sai. Câu 3: Khổ giấy A1 có kích thước là bao nhiêu (mm)? A. 841 x 594. B. 420 x 297. C. 594 x 420. D. 297 x 210. Câu 4: Khổ giấy A3 có kích thước là bao nhiêu (mm)? A. 841 x 594. B. 420 x 297. C. 594 x 420. D. 297 x 210. Câu 5: Khổ giấy A1 lớn gấp bao nhiêu lần khổ giấy A4? A. 4 lần B. 6 lần C. 8 lần. D. 16 lần Câu 6: Khổ giấy A1 lớn gấp bao nhiêu lần khổ giấy A3? A. 4 lần B. 6 lần C. 8 lần. D. 16 lần Câu 7: Khổ giấy A2 lớn gấp bao nhiêu lần khổ giấy A4? A. 4 lần B. 6 lần C. 8 lần. D. 16 lần Câu 8: Khổ giấy A0 lớn gấp bao nhiêu lần khổ giấy A3? A. 4 lần B. 6 lần C. 8 lần. D. 16 lần Câu 9: Cách ghi kích thước nào sau đây là chưa đúng: A. B. C. D.

Câu 10: Tỉ lệ nào sau đây là tỉ lệ phóng to: A. 10:1; 1:5; B. 1:2; 1:20 C. 2:1; 1:1 D. 2:1; 5:1 Câu 11: Tỉ lệ nào sau đây là tỉ lệ thu nhỏ: A. 100:1; 1:10; B. 1:5; 1:20 C. 10:1; 1:1 D. 10:1; 50:1 Câu 12: Từ khổ giấy A1, muốn có khổ giấy A4 ta chia thành mấy phần? A. 16 lần. B. 8 lần. C. 4 lần. D. 6 lần. Câu 13: Cho biết vị trí của khung tên trên bản vẽ kĩ thuật: A. Góc trái phía trên bản vẽ. B. Góc phải phía dưới bản vẽ. C. Góc phải phía trên bản vẽ. D. Góc trái phía dưới bản vẽ. Câu 14: Tỉ lệ là: A. Gồm tỉ lệ phóng to, tỉ lệ thu nhỏ và tỉ lệ nguyên hình. B. Là một số được thể hiện trên bản vẽ, và có thể là số thập phân. C. Tỉ số giữa kích thước trên hình biểu diễn và kích thước thực của vật thể. D. Tỉ số giữa kích thước thực của vật thể và kích thước trên hình biểu diễn. Câu 15: Nét liền đậm dùng để vẽ: A. Đường bao thấy, cạnh thấy. B. Đường bao khuất, cạnh khuất. C. Đường tâm, đường trục đối xứng D. Đường gióng, đường kích thước. Câu 16: Nét liền mảnh dùng để vẽ: A. Đường bao thấy, cạnh thấy. B. Đường bao khuất, cạnh khuất. C. Đường tâm, đường trục đối xứng D. Đường gióng, đường kích thước.

DeThi.edu.vn

Trang 2

Ôn tập CN11 - HKI Câu 17: Nét đứt mảnh dùng để vẽ: A. Đường bao thấy, cạnh thấy. B. Đường bao khuất, cạnh khuất. C. Đường tâm, đường trục đối xứng D. Đường gióng, đường kích thước. Câu 18: Nét gạch chấm mảnh dùng để vẽ: A. Đường bao thấy, cạnh thấy. B. Đường bao khuất, cạnh khuất. C. Đường tâm, đường trục đối xứng D. Đường gióng, đường kích thước. Câu 19: Theo TCVN, kiểu chữ dùng trong bản vẽ kĩ thuật là: A. Kiểu chữ ngang. B. Kiểu chữ đứng C. Kiểu chữ nghiêng C. Tùy ý Câu 20: Đường gióng vẽ vượt qua đường kích thước một khoảng: A. Từ 4 đến 6mm B. Từ 2 đến 3mm C. Từ 2 đến 4mm D. Từ 2 đến 6mm Câu 21: Đường kích thước được vẽ bằng: A. Nét liền mảnh, song song với phần tử ghi kích thước. B. Nét liền mảnh, vuông góc với phần tử ghi kích thước. C. Nét liền đậm, song song với phần tử ghi kích thước. D. Nét liền đậm, vuông góc với phần tử ghi kích thước. Câu 22: Đường gióng kích thước được vẽ bằng: A. Nét liền mảnh, song song với phần tử cần ghi kích thước. B. Nét liền mảnh, vuông góc với phần tử cần ghi kích thước. C. Nét liền đậm, song song với phần tử cần ghi kích thước. D. Nét liền đậm, vuông góc với phần tử cần ghi kích thước. Câu 23: Kích thước của khung tên là kích thước nào? A. Dài 140mm x rộng 32mm. B. Dài 140mm x rộng 22mm. C. Dài 140mm x rộng 42mm. D. Dài 130mm x rộng 32mm. Câu 24: Khi mặt cắt song song với mặt phẳng hình chiếu cạnh thì hình cắt sẽ được biểu diễn tương ứng trên................. A. hình chiếu đứng. B. hình chiếu cạnh. C. hình chiếu bằng. D. Cả 3 đều sai Câu 25: Các khổ giấy được phân chia dựa vào khổ giấy… A. A4 B. A3 C. A1 D.A0 Câu 26: Khổ chữ (h) được xác định bằng: A. Chiều cao của chữ hoa tính bằng milimet. B. Chiều cao của chữ thường tính bằng milimet. C. Chiều cao của chữ hoa tính bằng met. D.Chiều ngang của chữ hoa tính bằng milimet. …
