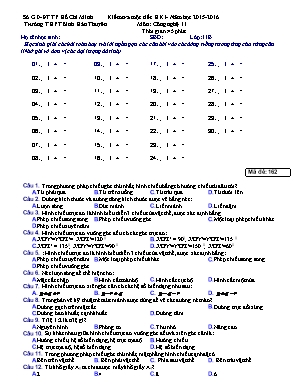

Đề kiểm tra 1 tiết học kỳ 1 môn Công nghệ 11 - Năm học 2015-2016 - Trường THPT Bình Hàn Thuyên

Sở GD-ĐT TP Hồ Chí Minh Kiểm tra một tiết HKI - Năm học 2015-2016 Trường THPT Bình Hàn Thuyên Môn: Công nghệ 11 Thời gian: 45 phút Họ tên học sinh: . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .SBD: . . . . . . . . .Lớp: 11B . . . Học sinh giải các bài toán hay trả lời ngắn gọn các câu hỏi vào các dòng trống tương ứng của từng câu (Nhớ ghi rõ đơn vị các đại lượng đã tính).

01. ; / = ~ 09. ; / = ~ 17. ; / = ~ 25. ; / = ~

02. ; / = ~ 10. ; / = ~ 18. ; / = ~ 26. ; / = ~

03. ; / = ~ 11. ; / = ~ 19. ; / = ~ 27. ; / = ~

04. ; / = ~ 12. ; / = ~ 20. ; / = ~ 28. ; / = ~

05. ; / = ~ 13. ; / = ~ 21. ; / = ~ 29. ; / = ~

06. ; / = ~ 14. ; / = ~ 22. ; / = ~ 30. ; / = ~

07. ; / = ~ 15. ; / = ~ 23. ; / = ~

08. ; / = ~ 16. ; / = ~ 24. ; / = ~

Mã đề: 162

Câu 1. Trong phương pháp chiếu góc thứ nhất, hình chiếu bằng có hướng chiếu từ đâu tới?

A.Từ phải qua. B.Từ trên xuống. C.Từ trái qua. D.Từ dưới lên. Câu 2. Đường kích thước và đường dóng kích thước được vẽ bằng nét:

A.Lượn sóng. B.Đứt mảnh. C.Liền mảnh. D.Liền đậm. Câu 3. Hình chiếu trục đo là hình biểu diễn 3 chiều của vật thể, được xác định bằng.

A.Phép chiếu song song. B.Phép chiếu vuông góc. C.Một loại phép chiếu khác. D.Phép chiếu xuyên tâm. Câu 4. Hình chiếu trục đo vuông góc đều có các góc trục đo:

A.X'O'Y'=Y'O'Z'= X'O'Z'=1200 B.X'O'Z' = 900; X'O'Y'=Y'O'Z'=1350 C.X'O'Z' = 1350; X'O'Y'=Y'O'Z'=900 D.X'O'Y'=Y'O'Z'=1500; X'O'Z'=600 Câu 5. : Hình chiếu trục đo là hình biểu diễn 3 chiều của vật thể, được xác định bằng:

A.Phép chiếu xuyên tâm. B.Một loại phép chiếu khác. C.Phép chiếu song song. D.Phép chiếu vuông góc. Câu 6. Nét lượn sóng để thể hiện cho:

A.Mặt cắt chập. B.Hình cắt toàn bộ. C.Hình cắt cục bộ. D.Hình cắt một nửa. Câu 7. Hình chiếu trục đo xiên góc cân có các hệ số biến dạng như sau:

A. B. C. D. Câu 8. Trong bản vẽ kỹ thuật nét đứt mảnh được dùng để vẽ các đường nét nào?

A.Đường gạch trên mặt cắt. B.Đường trục đối xứng. C.Đường bao khuất, cạnh khuất. D.Đường tâm. Câu 9. Tỉ lệ 1:2 là tỉ lệ gì?

A.Nguyên hình. B.Phóng to. C.Thu nhỏ. D.Nâng cao. Câu 10. Sự khác nhau giữa hình chiếu trục đo vuông góc đều và xiên góc cân là:

A.Hướng chiếu, hệ số biến dạng, hệ trục tọa độ. B.Hướng chiếu. C.Hệ trục tọa độ, hệ số biến dạng. D.Hệ số biến dạng. Câu 11. Trong phương pháp chiếu góc thứ nhất, mặt phẳng hình chiếu cạnh đặt ở

A.Bên trên vật thể. B. Bên phải vật thể. C. Phía sau vật thể. D. Bên trái vật thể. Câu 12. Từ khổ giấy A1 ta chia được mấy khổ giấy A4?

A.2. B.4. C.8. D.6.

p q r   p r q   p q r   p q r  

DeThi.edu.vn

Câu 13. Hình chiếu phối cảnh là hình biểu diễn được xác định bằng:

A.Cả A và B đều đúng. B.Phép chuyến xuyên tâm. C.Phép chiếu vuông góc. D.Phép chiếu song song. Câu 14. Trong hình chiếu trục đo. Nếu chọn p, q. r là hệ số biến dạng theo các trục tọa độ O'X', O'Y', O'Z', thì hình chiếu trục đo xiên góc cân có hệ số biến dạng nào sau đây?

A.p = r =1; q = 0, 5. B. p = q = 0,5; r = 1. C.q = r =1; p = 0,5. D.p = q =1; r = 0,5. Câu 15. Trong bản vẽ kỹ thuật nét liền đậm được dùng để vẽ các đường nét nào?

A.Đường tâm. B.Đường bao thấy. C.Đường kích thước. D.Đường gióng. Câu 16. Đường bao của mặt cắt rời vẽ bằng đường nét nào sau đây?

A.Vẽ bằng nét liền đậm. B.Vẽ bằng nét đứt mảnh C.Vẽ bằng nét lượn sóng. D.Vẽ bằng nét liền mảnh. Câu 17. Thông số nào sau đây không phải là thông số của hình chiếu trục đo? A. Mặt phẳng hình chiếu. B.Góc trục đo. C.Hệ số biến dạng. D. Cả ba thông số. Câu 18. Đường tâm và đường trục đối xứng được vẽ bằng nét vẽ:

A. Gạch chấm mảnh. B.Liền mảnh. C.Đứt mảnh. D.Liền đậm. Câu 19. Mặt cắt nào được vẽ ngay trên hình chiếu:

A.Mặt cắt rời. B.Mặt cắt chập. C.Mặt cắt toàn bộ. D.Mặt cắt một nửa. Câu 20. Mặt cắt dùng để biểu diễn hình dạng tiết diện:

A.Vuông góc với vật thể. B.Song song với hình chiếu của vật thể. C.Vuông góc với hình chiếu của vật thể. D.Song song với vật thể. Câu 21. Thế nào là tỷ lệ của bản vẽ?

A. Là hiệu số giữa kích thước đo trên hình chiếu với kích thước thực của vật thể. B.Là tỷ số giữa …
