ĐỀ ÔN TẬP CUỐI HỌC KÌ I NĂM HỌC 2022-2023

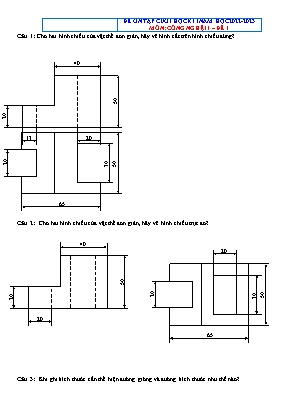

MÔN: CÔNG NGHỆ 11 – ĐỀ 1 Câu 1: Cho hai hình chiếu của vật thể đơn giản, hãy vẽ hình cắt trên hình chiếu đứng?

Câu 2: Cho hai hình chiếu của vật thể đơn giản, hãy vẽ hình chiếu trục đo?

Câu 3: Khi ghi kích thước cần thể hiện đường gióng và đường kích thước như thế nào?

50

65

20

30

20

20 13

20

50

40

50

65

20

30

20

50

40

20

DeThi.edu.vn

Câu 4: Cho hai hình chiếu của vật thể đơn giản, hãy vẽ hình chiếu thứ 3?

------ HẾT ------

ĐÁP ÁN Câu 1 Cho hai hình chiếu của vật thể đơn giản, hãy vẽ hình cắt trên hình chiếu đứng?

Câu 2 Cho hai hình chiếu của vật thể đơn giản, hãy vẽ hình chiếu trục đo?

50

65

20

30

20

20 13

20

50

40

50

65

20

30

DeThi.edu.vn

Gợi ý làm bài:

Câu 3 Khi ghi kích thước cần thể hiện đường gióng và đường kích thước như thế nào?

Gợi ý làm bài:

- Đường kích thước được vẽ bằng nét liền mảnh, song song với phần tử được ghi kích thước, ở đầu mút đường kích thước có vẽ mũi tên. - Đường gióng kích thước được vẽ bằng nét liền mảnh, thường kẻ vuông góc với đường kích thước và vượt quá đường kích thước khoảng 2 + 4mm.

Câu 4 Cho hai hình chiếu của vật thể đơn giản, hãy vẽ hình chiếu thứ 3?

50

65

20

30

20

20

50

40

20

DeThi.edu.vn

ĐỀ ÔN TẬP CUỐI HỌC KÌ I NĂM HỌC 2022-2023

MÔN: CÔNG NGHỆ 11 – ĐỀ 2

I. PHẦN TRẮC NGHIỆM (6 điểm) Câu 1: Có mấy khổ giấy chính?

A. 2 B. 3 C. 4 D. 5 Câu 2: Tên các khổ giấy chính là:

A. A0, A1, A2 B. A0, A1, A2, A3 C. A3, A1, A2, A4 D. A0, A1, A2, A3, A4 Câu 3: Trong các khổ giấy chính, khổ giấy có kích thước lớn nhất là:

A. A0 B. A1 C. A4 D. Amax Câu 4: Phát biểu nào sau đây sai?

A. Lề trái bản vẽ có kích thước 20 mm B. Lề phải bản vẽ có kích thước 10 mm C. Lề trên bản vẽ có kích thước 10 mm D. Lề trái bản vẽ có kích thước 10 mm Câu 5: Phát biểu nào sau đây đúng:

A. Đường kích thước thẳng đứng, con số kích thước ghi bên phải B. Đường kích thước nằm ngang, con số kích thước ghi bên trên C. Đường kích thước nằm nghiêng, con số kích thước ghi bên dưới D. Ghi kí hiệu R trước con số chỉ kích thước đường kính đường tròn Câu 6: Phương pháp chiếu góc thứ nhất, vật thể đặt trong góc tạo bởi:

A. Mặt phẳng hình chiếu đứng và mặt phẳng hình chiếu bằng vuông góc với nhau B. Mặt phẳng hình chiếu đứng và mặt phẳng hình chiếu cạnh vuông góc với nhau C. Mặt phẳng hình chiếu bằng và mặt phẳng hình chiếu cạnh vuông góc với nhau D. Mặt phẳng hình chiếu đứng, mặt phẳng hình chiếu bằng và mặt phẳng hình chiếu cạnh vuông góc với nhau từng đôi một. Câu 7: Trong phương pháp chiếu góc thứ nhất, có mấy mặt phẳng hình chiếu?

A. 1 B. 2 C. 3 D. 4 Câu 8: Vị trí mặt phẳng hình chiếu đứng như thế nào so với vật thể?(phương pháp chiếu góc thứ nhất)

A. Trước vật thể B. Trên vật thể C. Sau vật thể D. Dưới vật thể Câu 9: Mặt cắt là gì?

A. Là hình biểu diễn các đường bao của vật thể nằm trên mặt phẳng cắt B. Là hình biểu diễn các đường bao của vật thể nằm trên mặt phẳng hình chiếu C. Là hình biểu diễn các đường bao của vật thể nằm dưới mặt phẳng hình chiếu D. Là hình biểu diễn các đường bao của vật thể nằm dưới mặt phẳng cắt

50

65

20

30

20
